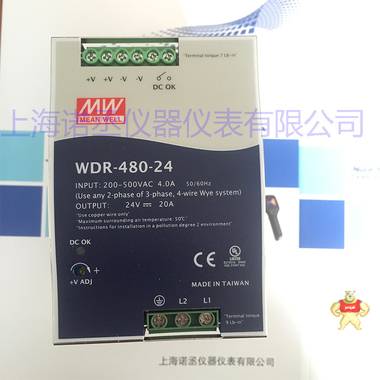

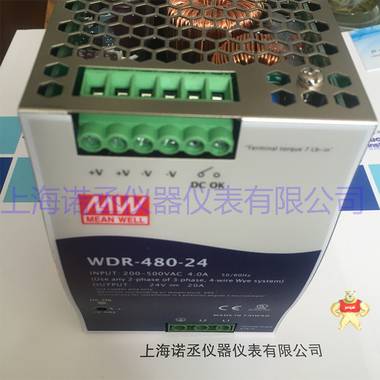

台湾明纬电源WDR-480-24 480W 24V20A 高PFC单路输出 DIN导轨电源

宽交流输入电压范围180～550VAC

安装于DIN导轨TS35/7.5或15

有短路保护/过载保护/过电压保护/过热保护

国际安规认证UL/CUL/CB/CE

高效率(93%)

内置恒流限制电路

LED指示工作状态

符合UL508(工业控制装备)标准

EN61000-6-2(EN50082-2)工业抗干扰能力

内置DC OK继电器触点信号

自然通风冷却

100%满载老化测试

采用无铅制程,符合环保RoHS要求

台湾明纬品牌,台湾工厂生产

3年质保

直流输出范围

24V,0～20A

输出电压精度

±1%

纹波

100mV

效率

92%

输入电压范围

180～550VAC /254～780VDC

输入浪涌电流

冷启动50A/230V

电压调整范围

24V:24～28V,48V:48～55V

过载保护

负载为额定负载的105%～150%，恒流限流，自动复原

过电压保护

24V:29～33V;48V:56～65V,关断输出电压,重启复位

过热保护

散热片温度达到95℃±5%时关断输出电压,降温后自动恢复

启动上升保持时间

230VAC满载时800ms,150ms,18ms

绝缘特性

输入端与输出端间:3KVAC,输入端与外壳间:1.5KVAC,输出端与外壳间:0.5KVAC,输出端与DC OK端:0.5KVAC

工作温度

-30～70℃(参考温度降载曲线)

抗震动性

10～500Hz,2G 10分钟/周期,XYZ各轴各60分钟,安装符合IEC60068-2-6

安规认证

通过UL508,ICE60950-1 CB由SIQ认证设计参照GL

电磁兼容标准

发射: EN55022(CISPR22) EN61204-3 class B ,谐波:EN61000-3-2,-3

电磁兼容标准

抗干扰: EN61000-4-2,3,4,5,6,8,11,ENV50204,ENV55024,EN61000-6-2(EN50082-2), A级重工业标准

平均无故障时间

≥11.28万小时,MIL-HDBK-217F(25℃)

接线方式

输入端:3点.输出端:6点螺丝DIN端子

机壳号

984B

外形尺寸

85.5×125.2×128.5 mm(宽×高×深)

重量及包装

1.7公斤,每箱8只14.6.公斤,0.0255立方米
