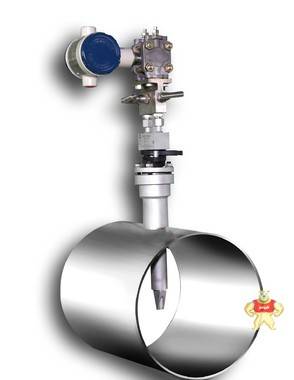

OW-PTG型毕托巴流量计

易卖工控网（www.ymgk.com）提供”OW-PTG型毕托巴流量计”，产品详情：品牌/厂家：欧旺、型号：OW-PTG、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

毕托巴流量计
OW-PTG型毕托巴流量计是采用皮托管原理，根据ISO3966《封闭管道中流体流量的测量-采用皮托静压管的速度面积法》国际标准，依托先进风洞测试技术而设计制造的广泛适用于液体、蒸汽、气体等介质流量测量和在线比对的先进仪表。
大量实践证明本公司PTB型毕托管流量传感器从根本上解决了一、二次风速（量）防堵耐磨问题；解决了主蒸汽计量中存在压损大、耐高温、高压等问题；解决了焦炉煤气、焦油、原油易堵塞问题；解决了大管径、低流速、直管段不足等方面的特殊要求地方的流量测量问题。
二、基本原理
PTG型毕托管流量传感器是采用皮托管原理获得管道中心流体流速（全压-静压=动压）再换算为流体体积流量或质量流量的动压式流量传感器。
三、特点
1、精度高：在20%～100%的量程范围准确度为0.5%。
2、节能：由于一次测量元件是由直径很小的不锈钢制成，其截面积很小在介质管道几乎无压力损失，使运行成本大大减小，与孔板等节流装置相比较有明显的节能效果。
3、耐高温高压：一次元件材质选用（可根据客户要求选用特殊钢）。可耐介质最高温度650℃，介质最高压力32MPa。
4、可靠性高：因一次元件的构造非常简单，结构设计合理，导压管内介质不流动，杂志不容易进去，所以能长时间保持测量精度。
5、安装简单只需在管道合适的位置上打一个相当的孔，把一次元件探针插入管道中心，即可方便地进行安装。
6、无需维护：一次元件本身无需维护，只需按计量器具定期检定要求对差压变送器进行零点和满度的校验以及二次表输入相应电流进行校验。
7、测量范围广：可适用于低流速、小流量、大管径流量测量
8、广泛用于气体，蒸汽和液体流量测量。
9、介质管道横截面形状适用范围广，可用于不规则很截面管道流量测量。
四、技术参数
1、量程比量程比10：1，特殊场合可达65：1
2、通用管径：10mm～8000mm
3、通用介质：满管、单向的气体、蒸汽以及粘度不大于10厘泊的液体
4、直管段要求：通常情况下前7D、后3D保证测量精度0.5％～1.0％
5、测量精度：±0.5％，±1.0％
6、重复精度：±0.05％
7、适用压力：0～25Mpa，特殊应用可达40Mpa
8、适用温度：-100℃～500℃,特殊应用可达800℃
9、测量上限：根据工艺要求和探头强度而定
10、测量下限：取决于测量最小差压，低于最小差压时，可采用特殊设计来满足要求
五、结构形式
PTG型毕托管流量计由一次探针元件，差压变送器及流量积算部分组成。
六、型号标记方法：LG- PTB -DN□-PN□-□/□ 毕托管流量传感器
LG——基本型号；- PTB——型毕托管流量传感器（普通型）
- PTB/T——型毕托管流量传感器（一体型）
- PTB/D——型毕托管流量传感器（防堵型）
- PTB/M——型毕托管流量传感器（耐磨型）
—DN□——公称通径（㎜）例如DN200，为公称通径200㎜。
—PN□——公称压力（Mpa）
—-□/□——材质
S/S 所有材质均为不锈钢
C/S 连接部分为碳钢，检测件为不锈钢
