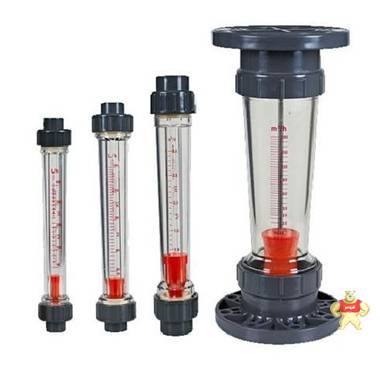

LZB/LZF玻璃转子流量计
玻璃转子流量计是一种变面积式流量计,用于检测通径100mm以下封闭管道中液体或气体的瞬时流量的现场指示型仪表,广泛应用于化工、石油、医药、食品及国防科研等部门。
LZB/LZF玻璃转子流量计
该系列流量计由本公司设计开发、结构简单,牢固,压力损失小。耐腐型采用不锈钢材料或衬氟塑料,密封件可选氟橡胶或聚四氟乙烯等,对绝大部分常用酸、碱、氧化剂、有机溶剂等有较强的耐腐蚀性。DN4~10采用软管连接,DN15~100为法兰连接,亦可根据客户需要设计、制造特殊安装方式。
型号规格及主要技术参数:
公称 | 型 号 | 范围度 | 测量范围 | 锥管 | 精确度等级 | 允许被测流体状况 | |||
水,20℃ | 空气 (101325pa, 20℃) | LZB/LZJ | LZB-( )F | 温度(℃) | 压力(MPa) | ||||
4 | LZB-4 | 10:1 | 1~10L/h | 16~160l/h | 100 | 2.5 | 2.5;4 | -20~+120 | ≤1 |
6 | LZJ-6 | 2.5~25L/h | 40~400L/h | 2.5 | 2.5;4 | ||||
10 | LZJ-10 | 6~60L/h | 100~1000L/h | 160 | |||||
15 | LZB-15 | 16~160L/h | 0.25~2.5m3/h | 350 | 2.5 | ≤0.6 | |||
25 | LZB-25 | 40~400L/h | 1~10 m3/h | 1.5 | |||||
40 | LZB-40 | 160~1600L/h | 4~40 m3/h | 430 | |||||
50 | LZB-50 | 0.4~4 m3/h | 10~100 m3/h | 450 | |||||
80 | LZB-80 | 10:1 | 1~10 m3/h | 50~250 m3/h | 500 |
| ≤0.4 | ||
100 | LZB-100 | 5:1 | 5~25 m3/h | 120~600 m3/h | |||||
注:型号后有F的为耐腐型,液体流量的***测量范围,可安用户需要,扩大到90 m3/h。 |
玻璃转子流量计安装尺寸(mm)
公称通径 | 型号 | 尺 寸 | 连接方式 | ||||||
A | B | C | D | E | M | N | |||
4 | LZB-4 | 36 | 171 | 119 | 43.5 |
| 145 | Ø14 | 软管 |
6 | LZB-6 | ||||||||
10 | LZB-10 | 43 | 244 | 178 | 208 | Ø16.5 | |||
15 | LZB-15 | Ø95 | 470 | Ø65 | Ø15 | 4-Ø14 | _______ | _______ | 法兰 |
25 | LZB-25 | Ø115 | Ø85 | Ø25 | |||||
40 | LZB-40 | Ø145 | 570 | Ø110 | Ø40 | 4-Ø18 | |||
50 | LZB-50 | Ø160 | Ø125 | Ø50 | |||||
80 | LZB-80 | Ø185 | 660 | Ø150 | Ø80 | ||||
100 | LZB-100 | Ø205 | Ø170 |
