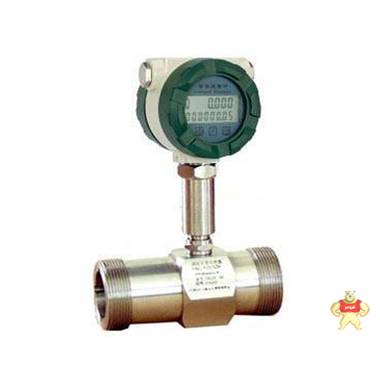

LWGY液体涡轮流量计螺纹安装型
◆概述 LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量。LWGY系列涡轮流量计采用国外先进技术生产制造的,是最理想计量液体的流量计之一。它具有结构简单,计量精度高,使用寿命长,操作简单,容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域,高精度测量水、自来水、柴油、汽油和轻质成品油等液体的流量。
◆工作原理
传感器内的涡轮在流体作用下产生旋转,使信号检测器的磁场产生变化,因此在信号检测器的线圈中感应出交变电压,在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流体的流量(流速)成正比。
◆特点
★压力损失小,叶轮具有防腐功能。
★具有较高的抗电磁干扰和抗震动能力,性能可靠工作寿命长。
★采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于0.02%。
★仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性高。
★采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
★测量检测器具有耐磨型与防腐型,产品应用范围广,稳定性好。
★涡轮流量计温度范围:-20~100℃,高温型-20~150℃。
★流量测量范围大,一般可达10:1,特殊可扩展40:1。
★流量传感器具有多种连接方式,便于安装使用。
★涡轮传感器适合测量粘度低的液体,具有精度高最高可达(0.2~1.0级),可承受的工作压大等特点。
★叶轮采用双相不锈钢,必要进行进一步防范处理,轴承采用石墨、改性四氟乙烯、碳化钨与宝石。
★智能化电路设计,功能强大,显示瞬时流量,累积流量。功耗低微,可自带电池工作,远传型输出4~20mA,脉冲,带Hart协议。
◆主要技术参数
★流量计规格,基本参数和性能指标(见表二)
执行标准 | 涡轮流量传感器(JB/T9246-1999) |
仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 (15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接 |
精度等级 | ±1%R、±0.5%R、±0.2%R(需特制) |
量程比 | 1:10;1:15;1:20 |
传感器材质 | 304不锈钢、316(L)不锈钢等 |
使用条件 | 介质温度:-20℃~+120℃ 环境温度:-20℃~+60℃ 相对湿度:5%~90% 大气压力:86KPa~106KPa |
信号输出功能 | 脉冲信号、4~20mA信号 |
通讯输出功能 | RS485通讯、HART协议等 |
工作电源 | A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等 B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。 |
信号线接口 | 基本型:霍斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5 |
防爆等级 | 基本型:非防爆产品;防爆型ExdIIBT6或ExdIICT4 |
防护等级 | IP65或更高(可订制) |
★准确度:0.5级、1.0级;
★通常使用条件:
1)环境温度-20℃~50℃;
2)相对温度:5%~95%;
3)被测介质温度:-20℃~120℃;
4)大气压力:86Kpa~106Kpa;
5)防爆等级:ibⅡBT4
★信号传输距离:传感器至显示器的距离可达1000m。
电气特性
1、显示方式:
1)LWGY远传显示:脉冲输出(配显示仪表);
2)LWY现场显示:7位LCD显示累积流量,单位(m 3)
7位LCD显示瞬时流量,单位(m3 /h)
3)LWGB涡轮流量变送器:(配显示仪表)。
2、输出功能:
1)LWGY脉冲输出,p-p值由供电电源确定;
2)LWY可带脉冲输出或4~20mA两线制电流输出;
涡轮流量计口径与流量范围对照表:
仪表口径 (mm) | 正常流量范围 (m3/h) | 扩展流量范围 (m3/h) | 常规连接方式 与耐压等级 | 特制耐压等级(MPa) (带径法兰连接方式) |
DN 4 | 0.04~0.25 | 0.04~0.4 | 螺纹连接/6.3MPa | 10、16、25 |
DN 6 | 0.1~0.6 | 0.06~0.6 | 螺纹连接/6.3MPa | 10、16、25 |
DN 10 | 0.2~1.2 | 0.15~1.5 | 螺纹连接/6.3MPa | 10、16、25 |
DN 15 | 0.6~6 | 0.4~8 | 螺纹连接/6.3MPa | 4.0、6.3、12、16、25 |
法兰连接 |
DN 20 | 0.8~8 | 0.45~9 | 螺纹连接/6.3MPa | 4.0、6.3、12、16、25 |
法兰连接 |
DN 25 | 1~10 | 0.5~10 | 螺纹连接/6.3MPa | 4.0、6.3、12、16、25 |
法兰连接/2.5MPa |
DN 32 | 1.5~15 | 0.8~15 | 螺纹连接/6.3MPa |
