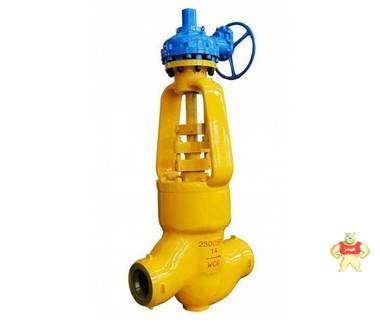

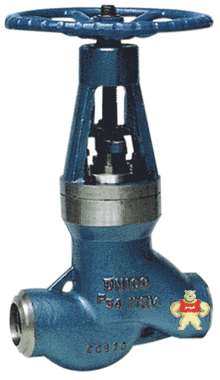

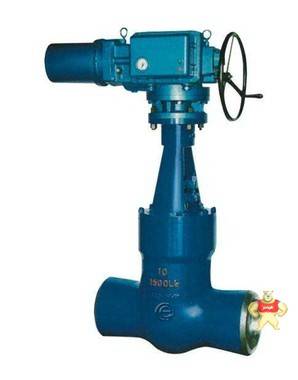

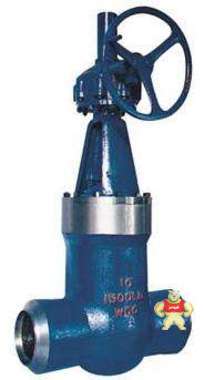

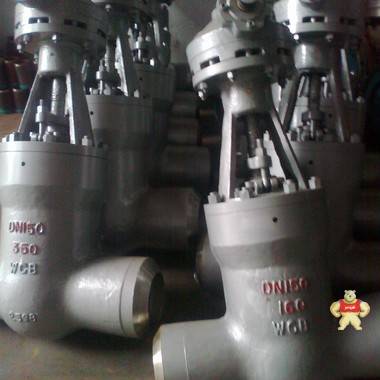

Z62Y－P54/100V/140V/170V高压电站阀 三科阀门

一、Z62Y－P54/100V/140V/170V高压电站阀简介：

产品型号：Z9(5)61Y , Z60Y -200/250/320.
产品名称： 国标电站闸阀
产品特点： 焊连接的闸适用于公称压力PN16.0～32.0Mpa,工作温度≤540℃（其中P(57)170V工作温度为570℃）的石油,化工,火力电站等各种工况的管路上,切断或接通介质。适用介质为：水,油品,蒸汽酸性介质等。操作方式等。操作方式有：手动,齿轮传动,电动等。
1,采用中法兰螺栓连接结构．
2,采用撞击式手枪,可减少操作力．
3,阀杆表面经抗蚀性氮化处理
4,阀座嵌入阀体,平面或锥面密封,阀座,阀瓣密封面均采用钴基硬质合金等离子喷焊而成,耐麻抗擦伤性能好．
5,可安装在管道上的任何位置．DN≥100时介质流向从上往下流（倒流）

产品用途：

电站闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨,耐高温,抗腐蚀,抗擦伤,使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。适用于火电厂,石油化工,冶金等高温高压的水,冶金等高温高压的水,蒸汽,油品,过热蒸汽的管道上。.

二、Z62Y－P54/100V/140V/170V高压电站阀标准规范：
设计制造标准：ASME B16.34 E101
结构长度标准：ASME B16.34 E101
焊接连接尺寸：JB/T 3595-93、ASME B16.25
压力温度等级：ASME B16.34 E101

三、Z62Y－P54/100V/140V/170V高压电站阀主要零件的材料说明：

产品型号：Z62H-200 Z62H-200 Z62Y-250 Z60Y-250 Z60Y-320 Z62Y-P 54 100V Z62Y-P 54 140V Z60Y-P 54 140V Z60Y-P 54 170V

注：
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。

四、Z62Y－P54/100V/140V/170V高压电站阀主要尺寸及重量：

订货须知：

尊敬的用户您好：如果在您确定要使用Z62Y－P54/100V/140V/170V高压电站阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。

一、1，产品名称与型号，2，阀门的口径，3，阀门使用的管道压力，4，阀门的主体材质，5工况的使用温度，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z62Y－P54/100V/140V/170V高压电站阀型号，请按相关型号直接向我们销售部订购。
