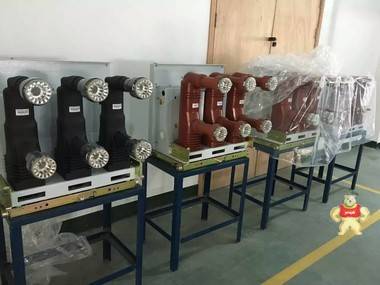

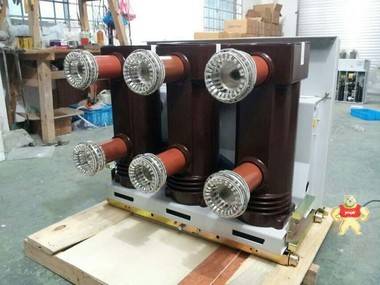

VS1真空断路器 威川电气生产商

易卖工控网（www.ymgk.com）提供”VS1真空断路器 威川电气生产商”，产品详情：品牌/厂家：威川、型号：VS1、成色：全新、货期：期货 1天内发货、保修：365天，更多产品详情就上易卖工控网。

VS1-12固定式

手车式断路器VS1-12/1600{技术先进}

<<公司名称；乐清威川电气有限公司

（1）型号VS1-12《V是代表真空负荷》S是代表户内用，12是代表电压，

（2）产品介绍；本断路器有手动操作和电动操作，有带电压互感器，有不锈钢铁壳。

（3）630A-1250A是代表电流，（20KVA-25KVA-31.5KVA是代表短路断开电流。）

产品如果有问题，省外48小时到达，省内24小时到达维护，客户可放心所用

断路器简介
各机械特性对产品性能的影响产品机械特性的优劣，对产品各项电气性能有重要的关系，而且影响产品运行可靠性。衡量真空断路器的性能，真空灭孤室本身的性能固然重要，然而机械特性同样具有举足轻重的作用。下面对各机械特性参数与产品性能的关系分述如下：
1.开距触头的开距主要取决于真空断路器的额定电压和耐压要求，一般额定电压低时触头开距选得小些。但开距太小会影响分断能力和耐压水平。开距 太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。设计时一般在满足运行的耐压要求下尽量把开距选得小一些。10kV真空断路器的开距通常 在9～12mm之间，35kV的则在20～30mm之间。
2.触头接触压力在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直 径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力 有如下几个作用：
(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。
(2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。
(3)抑制合闸弹跳。使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。
(4)为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能 力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头 压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济
VS1-12户内高压真空断路器（以下简称断路器）为额定电压12KV，三相交流。

2 ；户内真空断路器综合了目前国内柱上断路器的优点，威川电气吸收了国内先进公司柱上的自动分段器的成熟经验，性能上领先于国外国内同类产品

50Hz的户内配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适

用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

3；本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维

护的原理和方法等内容。 序号 项目 单位 数值

4、结构特点 ; 2．真空灭弧室选用国内一流厂家，同时能根据用户要求安装国内外进口的真空灭弧室。

5．可配KYN28A-２4中置柜． 4．额定电流630A-4000A, 额定短路开断电流20kA-40kA，产品的型号颁发证书和型号使用证书齐全。

6．机械寿命20000次. 6. 通过电容器投切电容试验，无重燃现象。 8.能满足电压12KV海拔4500米高原型地区使用。

2.1 该断路器由三相支住、机构箱组成，结构简单明了，三相支柱采用

环氧树固体，具有耐高低温、耐紫外线、耐老化等优点；采用弹簧操动机构.

分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高

2.2 装有真空来弧室的高压真空断路器开断性能稳定可靠，具有无燃烧、安全、免维护、

体积小、重量轻（＜100kg）和使用寿命长等特点。

2.3 断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。

2.4 操作机构新颖、简单、动作可靠、体积小、机械寿命可达2万次。
