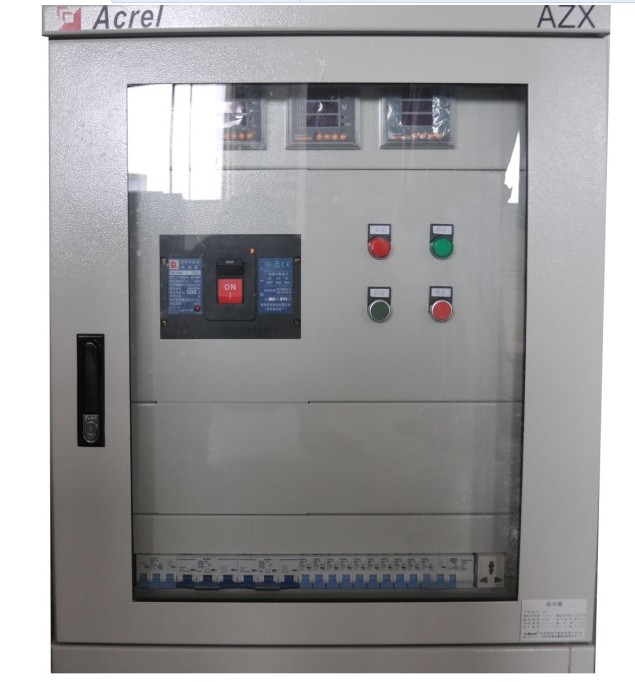

安科瑞电气AZX-J低压智能计量箱

易卖工控网（www.ymgk.com）提供”安科瑞电气AZX-J低压智能计量箱”，产品详情：品牌/厂家：安科瑞、型号：AZX-J-16、成色：全新、货期：期货 20天内发货、保修：730天，更多产品详情就上易卖工控网。

1、概述

    随着城市化进程的进一步加快和人民生活水平的日益提高，新建物业不断增加，电力供电公

司将电能输送到学校、社区、商业广场、工厂、企业等用户后，用户有对电能进行细分的需求。

AZX-J低压智能计量箱，在将电能分配的同时，对电能可按不同单位、部门细分，还可同时针对

不同用电设备进行细分计量（如照明、空调、动力、特殊用电等），并通过通讯网络将用电数据

即时上传至后台，信息直观可靠，使用户方便地进行用电计量管理，实现能效管理。

2、工作原理



3、电能计量特点

   ●在线统计数据

    在楼宇，公共设施内部加装低压智能计量箱后，通过通讯网络可以实时在线了解各个用电子系统的真实能耗状况。

   ●分项计量管理

    电能计量可按不同单位、部门细分，也可按不同用电设备进行细分（如照明、空调、动力、特殊用电等）进行计量统计。

   ●提高能源管理

    根据统计出的能耗数据，用户可以针对各个用电单位的特性配置最优化的能耗管理方案。

   ●重要设备的实时运行监测

    当用电系统中的一些重要设备发生用电异变时，通过实时监测可以发现这些异常，及时做出反应。

4、执行标准

   DL/T 448-2000   《电能计量装置技术管理规程》

   Q/GDW 347-2009  《电能计量装置通用设计》

   Q/GDW 355-2009  《智能电能表系列标准》

   GB-7251.3-2006  《低压成套开关设备和控制装置设备》

   DIN VDE0105     《电力设备的运行》

   DL/T 645-2007   《多功能电能表通信规约》

   DL/T614-2007    《多功能电能表》

   GB/T19882.31    《自动抄表系统 第31部分》

   GB/T1987.1-2005 《自动抄表系统低层通信协议》

5、型号说明



6、产品特点

     ●箱体采用模块化设计，满足客户更多表位安装和预留，方便客户的各种模数化元器件的安装，结构设计紧凑合理，布线整齐大方，维护方便。

     ●具有数据采集功能和标准的通信接口，可实现远程实时监测和计算机联网管理。

     ●多种电流规格电表，二次表、一次表均可安装，适用性强。

     ●加装微断与保险丝，保护表计与主电路。

7、技术参数

技术参数		指标
电气参数	额定电压	AC400V/230V
	额定频率	50Hz
	电表电流规格	1.5(6)A,5(20)A,10(40)A,20(80)A
	精度等级	有功1级或0.5s级，无功2级
	绝缘电压	400V
结构特性	防护等级	最高可达IP54
	颜色	RAL7035(可按客户要求定制)
环境条件	工作温度	-20℃～55℃
	贮存温度	-25℃～65℃
	相对湿度	＜95%
	海拔	≤2000m
	污染等级	2
通讯协议	RS485接口， Modbus-RTU协议（或DL/T645规约）

8、外形尺寸

序号	监测回路	外形尺寸： 宽×高×深(mm)
1	1路	210×360×120
2	2路	420×360×120
3	3-4路	400×600×250
4	5-6路	600×800×250
5	7-12路	800×1000×250
6	13-16路	900×1100×250



9、应用领域
