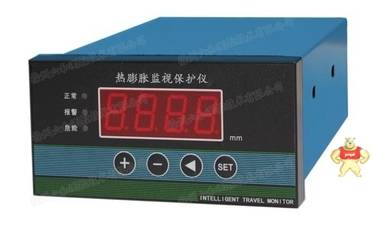

JM-X-3系列位移监视保护仪

易卖工控网（www.ymgk.com）提供”JM-X-3系列位移监视保护仪”，产品详情：品牌/厂家：其他品牌、型号：JM-X-3、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

简介：

JM-X-3系列位移监视保护仪是一套高可靠性的监视保护仪表，配接线性差动变压器式位移传感器（LVDT系列），可用于汽轮机汽缸膨胀、阀位开度、油箱油位的连续监视的测量。

JM-X-343热膨胀位移监视保护仪，配接TD-2热膨胀传感 器，可测量各种旋转机械的汽缸膨胀。

JM-X-341油动机位移监视保护仪，配接TD-1油动机传感 器，可测量各种旋转机械的阀位开度（油动机行程）。

JM-X-347油箱油位位移监视保护仪，配接UT-81油箱油位传感器，可测量各种旋转机械的油箱油位。

• 功能说明：
• 测量值、报警设定值，可分别在LED数码管上显示。
• 当超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备，报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。。
• 设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。
• 具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效抑制仪表误报警。
• 电气指标：
• 输入信号：TD-2热膨胀、TD-1油动机、UT-81油箱油位传感器
• 量    程：热膨胀0～50mm 油动机0～600mm 油箱油位±400mm
• 线性误差：1％±1个字
• 显示方式：4位数码管显示，
• 电流输出：4-20mA 有源，输出负载≤500Ω
• 报警点设置：0-100%满量程
• 工作电源：AC220V±10%  50Hz±5%

• 物理指标：
• 整机尺寸：

盘装表：160（宽）×80（高）×160（深）mm

开孔尺寸： 152（宽）×74（高）mm

• 环境指标：
• 温   度： -10℃到+60℃，相对湿度 ≤95%
• 使用环境：周围无腐蚀性、无强磁场等场合
• 订货指南：
• JM-X-343热膨胀位移监视保护仪

单表： JM-X-343—AXX

量程选择AXX：  01—0～25mm；

02—0～35mm；

03—0～50mm

• JM-X-341油动机位移监视保护仪

单表：JM-X-341—AXX

量程选择AXX：选择量程（35、50、100、150、200、250、300、350、400、500、600mm）

• JM-X-347油箱油位位移监视保护仪

单表：JM-X-347—AXX

量程选择AXX：

01—±100mm；

02—±200mm；

03—±300mm；

04—±400mm；

徐州六和测控技术有限公司
