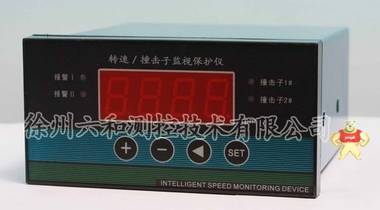

JM-C-3W 转速/撞击子监视保护仪

易卖工控网（www.ymgk.com）提供”JM-C-3W 转速/撞击子监视保护仪”，产品详情：品牌/厂家：其他品牌、型号：JM-C-3W、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

• 简介：

转速是汽轮机组重要的运行监视参数，当机组转速达到110%额定转速时, 应使汽轮机紧急停机。为实现这一目的，机组保安系统在汽轮机前轴承箱中装配了危急遮断器，危急遮断器撞击子在110%额定转速时产生的离心力作用下击出，可使汽轮机紧急停机。 在新机组投运或机组每次大修并网前，必须做撞击子动作转速测定。为防止撞击子卡涩，制造厂规定机组在连续运行2000小时后应做一次撞击子喷油活动试验。但危急遮断器的安装部位，既无法观察它的撞击子击出缩回的状态,也无法确定撞击子动作时的转速。

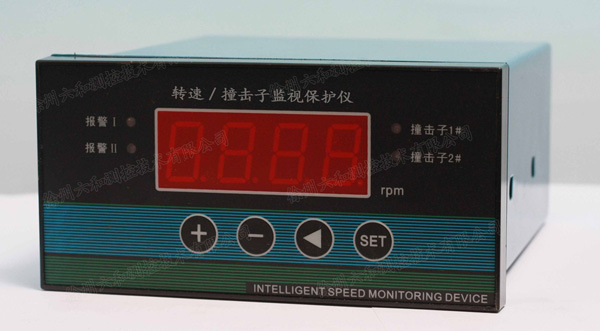

JM-C-3W 汽轮机转速/撞击子监视仪，采用微型计算机智能技术，一并解决了转速监视和撞击子监视的难题，平时显示汽轮机转速并捕捉记录机组最高转速，当危急遮断器撞击子击出、缩回时，内部记忆功能则可将击出、缩回时的转速存贮在仪表中，通过按面板设置键即可方便地在显示窗口显示出最高击出、缩回时的转速。

• 功能说明：
• 可同时接收两路撞击子动作的信号，并记录保存击出与缩回时的转速和时间；
• 当超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备，报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。。
• 设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。
• 具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效抑制仪表误报警。
• 电气指标：
• 测速信号：CS-1磁阻式转速传感器或CS-3齿轮传感器
• 撞击子信号：CS-1磁阻式转速传感器或CS-3齿轮传感器
• 量程：1-9999rpm
• 显示：四位0.8英寸LED数字显示
• 显示精度：1rpm
• 电流输出：4-20mA 有源，输出负载≤500Ω
• 开 关 量：输出报警Ⅰ、Ⅱ和撞击子1＃、2＃等4个继电器常开触点，事件发生时闭合，面板设报警Ⅰ、Ⅱ和撞击子1＃、2＃指示灯，事件发生时，相应指示灯亮。
• 报警点设置：0-100%满量程
• 报警继电器：节点容量 7A/250VAC，常开触点，密封：环氧树脂
• 工作电源：AC220V±10%  50Hz±5%
• 物理指标：
• 整机尺寸：

盘装表：160（宽）×80（高）×160（深）mm

开孔尺寸： 152（宽）×74（高）mm

• 环境指标：
• 温   度： -10℃到+60℃，相对湿度 ≤95%
• 使用环境：周围无腐蚀性、无强磁场等场合
• 订货指南：
• 盘装表：JM-C-3W -AXX-BXX-CXX

量程选择AXX：01-0～3500rpm

02-0～4000rpm

03-0～5000rpm

04-其它量程

电流输出BXX：01-4～20mA

02-0～10mA

齿数CXX：01- 1齿

02- 60齿

03-其它齿数

徐州六和测控技术有限公司
