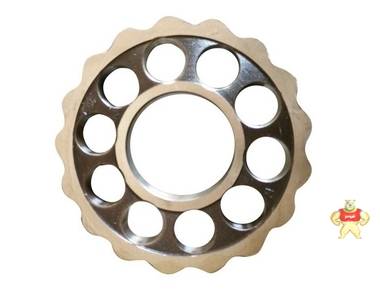

摆线片XLD6-Y7.5-4P-B5
  • 摆线片XLD6-Y7.5-4P-B5

摆线片XLD6-Y7.5-4P-B5

产品价格:
¥ 300.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
牌:
双兆
号:
XLD6-Y7.5-4P-B5
色:
全新 | 保修365天

此商品已下架(提示)

诚信认证:
在线客服
产品分类

易卖工控网(www.ymgk.com)提供”摆线片XLD6-Y7.5-4P-B5”,产品详情:品牌/厂家:双兆、型号:XLD6-Y7.5-4P-B5、成色:全新、货期:期货 2天内发货、保修:365天,更多产品详情就上易卖工控网。

摆线片摆线片摆线片摆线片摆线片摆线片

一、产品介绍
行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。 当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
二、使用范围
行星摆线针轮减速机是依照少齿差行星传动原理,摆线针齿啮合实现减 速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式,是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。
三、产品特点
1.传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569。
2.传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。
3.结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4.故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
5.运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
6.拆装方便,容易维修。
7.过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。
四、技术参数

功 率:0.18KW~75KW

转 矩:70N·m~20000N·m
传动比:
单级:11-87
双级:121-5133

三级:6545-446571

五、摆线针轮减速机型号
单级机型:X2、X3、X4、X5、X6、X7、X8 、X9 、X10、X11、X12

B09、B10、B11、B12、B13、B14、B15、B16、B17、B18、B19
单级减速比:9、11、 17、 23、 25 、29、 35、 43、59、 71、 87
双级机型:X42 X43 X53 X63 X74 X85 X95 X106 X118 X128

B109 B110 B120 B121 B131 B141 B153 B163 B174 B185 B195

双级减速比:121 187 289 391 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 4189 5133 7569
