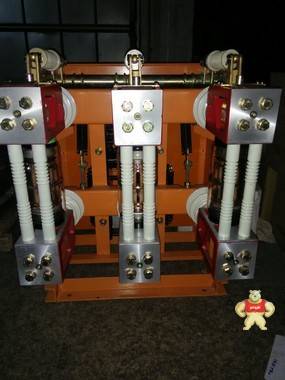

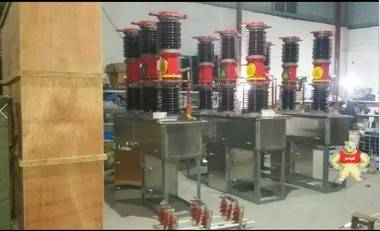

ZN85-35真空断路器​

易卖工控网（www.ymgk.com）提供”ZN85-35真空断路器​”，产品详情：品牌/厂家：威川、型号：ZN85-35、成色：全新、货期：期货 3天内发货、保修：365天，更多产品详情就上易卖工控网。

ZN85-35真空断路器

（1）型号ZN82-35《Z是代表真空》N是代表户内，35是代表电压

（2）产品介绍；本断路器有手动操作和电动操作，有带电压互感器和电流互感器。

（3）630A-1250-1600-2500A是代表电流，（20KVA-25KVA-31.5KVA是代表短路断开电流。）

产品如果有问题，省外48小时到达，省内24小时到达维护，客户可放心所用

断路器简介
各机械特性对产品性能的影响产品机械特性的优劣，对产品各项电气性能有重要的关系，而且影响产品运行可靠性。衡量真空断路器的性能，真空灭孤室本身的性能固然重要，然而机械特性同样具有举足轻重的作用。下面对各机械特性参数与产品性能的关系分述如下：
1.开距触头的开距主要取决于真空断路器的额定电压和耐压要求，一般额定电压低时触头开距选得小些。但开距太小会影响分断能力和耐压水平。开距 太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。设计时一般在满足运行的耐压要求下尽量把开距选得小一些。10kV真空断路器的开距通常 在9～12mm之间，35kV的则在20～30mm之间。
2.触头接触压力在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直 径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力 有如下几个作用：
(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。
(2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。
(3)抑制合闸弹跳。使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。
(4)为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能 力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头 压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济
1、概 述
ZN85-40.5户内交流高压真空断路器(以下简称断路器)是三相交流50HZ、额定电压40.5kV的户内开关设备。断路器符合GB1984-1989 《交流高压断路器》、

JB3855-1996《3.6－40.5kV户内交流高压真空断路器》及IEC相关标准。

断路器可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用，并适用于频繁操作的场所。

2、使用环境条件


2.1海拔高度：≤1000m

2.2环境温度：最高不超过40℃,日平均值不超过35℃；最低不低于-15℃。

2.3环境湿度：日相对湿度平均值不大于95%；日水蒸汽压力的平均值不超过2.2kpa；月相对湿度平均值不大于90%；月水蒸汽压力的平均值不超过1.8kpa。

2.4地震烈度：低于8级

2.5断路器须安装在无火灾、无腐蚀性气体及无剧烈振动的场所。

2.6在二次系统中感应的电磁干扰的幅值不超过1.6kv。

2.7电源条件：直流110V、220V；交流110V、220V

2.8客户如有其它特殊要求，可在订货时提出，我公司可给予***满足。

主要技术参数

断路器能装配两种型号的真空灭弧室：真空灭弧室内的气体压力应低于1.33×10-3Pa，

灭弧室在额定触头压力下的回路电阻小于30μΩ，真空灭弧室上应有永久性的出厂编号。

5.2断路器主要技术性能参数（表1）

序号  参  数  名  称  单位  规格参数

1  额定电压  kV  40.5

2  1min工频耐受电压(有效值)  kV  95

3  雷电冲击耐受电压(峰值)  kV  185
4  额定频率  Hz  50
5  额定电流  A  1250、1600、2000
6  额定短时耐受电流  kA  25、31.5
7  额定峰值耐受电流  kA  63、80
8  额定短路持续时间  s  4
9  额定短路开断电流  kA  25、31.5
10  额定短路关合电流  kA  63、80
11  额定操作顺序     O—0.3s—CO—180s—CO
12  开断时间  ms  ≤80
13  额定短路开断电流开断次数  次  20
14  单个电容器组开断电流  A  630
15  背靠背电容器组开断电流  A  400
16  额定操作电压  V  AC110/220、DC1100/220
17  机械寿命  次  10000

断路器主要机械特性参数 （表2）
序 号  参  数  名  称  单 位  规  格  参  数
1  触头开距  mm  西屋灭弧室22±2
国产灭弧室20±2
2  触头超行程  mm  7.5±1.5
3  平均合闸速度(触头刚合前12mm)  m/s  西屋灭弧室0.65±0.15
国产灭弧室0.8±0.2
4  平均分闸速度(触头刚分后12mm)  m/s  1.8±0.2
5  合闸时间  ms  ≤100
6  分闸时间  ms  ≤60
7  触头合闸弹跳时间  ms  ≤3
8  三相合、分闸不同期性  ms  ≤2
9  缓冲器缓冲行程  mm  13±1
10  各相回路电阻（不包括触臂）  μΩ  ≤40
11  触头允许磨损厚度  mm  3 使用环境条件
海拔高度：低于1000米。
环境温度：最低摄氏零下15度，最高摄氏40度。
相对湿度：日平均不大于95％，月平均不大于90％。
要求安装在无火灾、爆炸危险，无腐蚀性气体及无剧烈振      动的场所。
地震烈度：低于8级
断路器的名称、型号、主要技术参数以及订购数量。
储能电动机的电压参数。
脱扣器种类、数量以及脱扣电流、电压参数。
辅助开关的节点对数。
合闸、分闸电磁铁的电压种类、参数。
用户需特殊要求，请订货时另行注明。
