产品认证 | ccc | 材料形状 | 扁线 |
绝缘厚度 | | 芯数 | 2 |
护套材质 | HF46 | | |

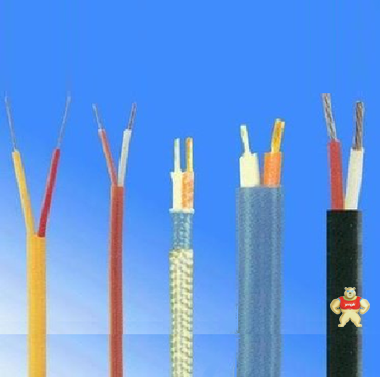

KC-GA-FFVVP高温补偿导线
安徽春辉仪表线缆集团有限公司
产品介绍:
一、概述
耐高温补偿导线补偿导线的作用是来延伸热电极即移动热电偶的冷端与显示仪表联接构成的测温系统。补偿导线一般用在热电偶上,而耐高温补偿导线热电偶补偿导线的绝缘层和护层根据环境的要求所选用的材料又不一样,护套材料有氟塑料,低烟低卤聚氯乙烯及无碱玻璃丝几种,进口推荐氟塑料可以耐温260℃,并采用整体连续挤出新工艺,使该产品具有优良的耐酸,碱、耐磨和不燃延之性能,可浸入油水中长期使用。热电偶补偿导线使用温度可以在—60—260℃,属于当代国际先进水平。系列产品主要应用于各种测温装置上,补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC。热电偶补偿导线产品使用特性:补偿导线可以在-60~260℃环境下工作,是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
二、用途
热电偶用(耐高温)补偿导线、补偿电缆,是在一定温度范围内(包括高温、常温)具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接,以提高测量精度。
三、使用条件
(1) 工作温度
耐热用:最高200℃和260℃两种;
一般用:最高70℃和105℃两种。
(2) 最低环境温度:氟塑料绝缘和护套电缆:固定敷设-60℃,非固定敷设-20℃;
聚氯乙烯绝缘和护套电缆:固定敷设-40℃,非固定敷设-15℃。
(3)最小弯曲半径:聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍,氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍,铠装电缆不小于电缆外径的12倍。
四、产品品种、规格、结构型式
(1) 产品品种及型号:见表1
表1
产品名称
型 号
配用热电偶
热电偶分度号
铜-铜镍补偿型导线(电缆)
SC
铂铑10-铂热电偶
铂铑13-铂热电偶
S
铁-铜镍补偿型导线(电缆)
铜-铜镍补偿型导线(电缆)
KCA
KCB
镍铬-镍硅热电偶
K
镍铬-镍硅延长型导线(电缆)
KX
镍铬-镍硅热电偶
K
铁-铜镍补偿型导线(电缆)
镍铬硅-镍硅延长型导线(电缆)
NC
NX
镍铬硅-镍硅热电偶
N
镍铬-铜镍延长型导线(电缆)
EX
镍铬-铜镍热电偶
E
铁-铜镍延长型导线(电缆)
JX
铁-铜镍热电偶
J
铜-铜镍延长型导线(电缆)
TX
铜-康铜镍电偶
T
