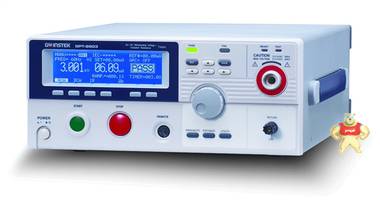

GPT-9803交直流耐压绝缘电阻综合安规测试仪
  • GPT-9803交直流耐压绝缘电阻综合安规测试仪

GPT-9803交直流耐压绝缘电阻综合安规测试仪

产品价格:
¥ 10640.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
线:
13684941024
联系我时请告诉我是在易卖工控网看到的,谢谢!
牌:
固纬
号:
GPT-9803
色:
全新 | 保修365天
货:
期货 1天内发货
量:
(库存3件)
诚信认证:
温馨提醒:点击联系方式和卖家进行沟通
在线咨询|QQ咨询|热线拨打!
商家信息
9
主营类目:
仪器仪表
所 在  地:
广东 深圳市 宝安区

易卖工控网(www.ymgk.com)提供”GPT-9803交直流耐压绝缘电阻综合安规测试仪”,产品详情:品牌/厂家:固纬、型号:GPT-9803、成色:全新、货期:期货 1天内发货、保修:365天,更多产品详情就上易卖工控网。

GPT-9803交直流耐压绝缘电阻综合安规测试仪


请点击左侧或右上角QQ联系,有惊喜优惠,谢谢!!!


※ 200VA测试容量

※ 大型(240x64)点矩阵式LCD
※ 手动/自动 测试模式
※ 具快速选择功能键
※ 高亮度警示及状态指示灯
※ 具Interlock功能
※ 零点输出
※ 输出电压上升时间控制
※ True RMS电流量测
※ 高分辨率: 1uA(电流量测), 2V(电压设定)
※ 使用PWM放大器, 确保测试效益及测试可靠性
※ 提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名
※ 遥控端子座, 提供机器自前面板外接控制器

※ 界面 : RS-232C, USB device, Signal I/O及GPIB (选购)

Reliable, Safe, Practical


固纬电子推出新一系列兼具高稳定性测试、安全考虑及全新外观的安规测试器 - GPT-9800 系列,来符合如IECENULCSAGBJIS …等安全法规对各种电子/电器产品或部件在测试上的要求。

GPT-9800系列安规测试器共计有4个型号:

GPT-98044合一机种,具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、

GPT-9803提供交/直流耐压测试及绝缘电阻测试功能、

GPT-9802具有交流及直流耐压测试功能,

GPT-9801则仅提供交流耐压测试功能。

全系列机型提供交流200VA输出容量,并使用高效率的PWM放大器,有效避免因输入电源电压变动或波形变形的影响,以确保交流耐压测试时对待测物提供稳定之高压输出。

針對安全性的考量上,GPT-9800系列使用軟/硬體控制的方式,提供像是開機自測、零點啟動、測試過程中偵測不正常輸出電壓、超過設定上/下限時之快速切斷輸出電壓的能力(150μs),甚至還提供需插上特殊的連鎖(Interlock)端子才能讓安規測試器正常輸出的功能。除此之外,每項測試完成後都會自動進行放電處理(200ms),以避免待測物存在過大的測試電壓,造成使用者傷害。

而在操作、觀測及量測性能方面,GPT-9800系列以簡約的按鍵設計並搭配高辨視性的點矩陣藍色LCD顯示幕,以及不同顏色之高亮度LED做為狀態指示燈,讓整個操作設置及測量觀看,更加輕鬆且易於判讀。此外,在提供測試所需的主要功能方面,交流耐壓測試(AC 5kV/40mA)、直流耐壓測試(DC 6kV/10mA)、絕緣電阻測試(DC 50V~1000V/9500MΩ)以及接地阻抗測試(AC 30A max./650mΩ),並且搭配絕佳的輸出調整解析度、量測解析度、電壓爬升時間設定、上/下限判斷設定…等,讓使用者可以更具彈性的執行各項所需的測試並獲得精確的量測結果。

GPT-9800系列其他功能和特點還包括:斷線偵測功能(僅適用於接地阻抗測試),以避免斷線造成量測結果的誤判、100組記憶組數,可做為不同測試條件之儲存、多個記憶組結合可做自動連續測試、前板遙控端子座/後板Signal I/O,提供客戶以更便捷及符合需要的方式來控制安規測試器之輸出/中止。甚至針對需要電腦控制並記錄測試結果的使用者,也提供了RS-232C、USB及GPIB(選購)介面可供使用。


  • 高穩定性的輸出能力
    PWM Amplifier Efficiency
    PWM Amplifier Efficiency
    不同於一般安規測試器,將輸入電壓直接透過自耦變壓器升壓,或使用高耗損率的AB類放大器設計。GPT-9800系列採用高效率的PWM放大器,其效率轉換率最高可提昇至98%,可有效降低設備運作時產生溫度及熱消耗,無形中增加測試器本身的使用時效及信賴性;另外,因不受輸入電源電壓變動或波形變形的影響,可確保交流耐壓測試時對待測物提供穩定之高壓輸出,其輸出穩壓率(output regulation)能維持在1%以內。
  • 高規格的基本測試性能
    為了提升對待測產品或部品,無論是在生產過程的測試需求、還是特性能力的驗證需求,GPT-9800系列在耐壓測試(AC 5kV/DC 6kV)時之輸出電壓調整至2V解析度;同時耐壓測試電流解析提升至1μA且量測準確度達±(1.5%讀值+30μA),以涵蓋市場上測試較小漏電流產品或部品的需要。此外,絕緣電阻之測試性能,在可輸出的直流電壓範圍(50V~1000V)內,提供了每50V可調的解析度,且在滿刻度(2000MΩ/9500MΩ)之絕緣電阻量測準確度達±(10%讀值+1MΩ)。最後則是提供多數安全法規使用的”交流信號”,來做為接地阻抗(3A~30Aac)之測試源,同時6Vac (max.)的開路端電壓更是符合IEC 60601-1 ”醫療電子設備安全要求”,對於安規測試器在接地阻抗測試時輸出能力的規定;同時在接地阻抗測試時,還針對SOURCE H/SENSE H/SOURCE L提供斷線偵測功能。這些基本測試性能的提升,都有助於使用者能夠更正確、精準及具彈性的執行每項安全法規的測試及驗證。
  • 測試過程中的安全防護
    Testing Period Timing

    Zero-Crossing Operation
    測試期間時序圖 零點啟動

    自使用者開啟GPT-9800系列電源,保護使用者或待測物的功能皆陸續啟動。首先是當機器電源開啟時,GPT-9800會先執行內部參考值或燈號是否正常,以確保所有測試的結果均在機器正確動作下執行。為避免在不知情的狀況下,將已短路或近似短路之待測物施以高電壓,造成瞬間高電流產生或瞬間高電壓回流測試器的現象,GPT-9800系列會於按下輸出鍵後的初始化時間(固定100ms),先送出偵測電壓(約100V),確認待測物是否因絕緣不良而短路,以防高壓送出後所導致的損壞及危險。同時,為避免待測物因快速急劇的高電壓施加而發生絕緣破壞,GPT-9800系列提供零點啟動的功能,確保每次交流信號輸出時都會自正旋波的零點開始,以避免未預期的跳火或電弧現象,導致錯誤的觸動截止電流,影響測試結果;另外電壓上升時間的控制(0.1s~999.9s),使測試電壓緩慢升至額定值,減低待測物在生產期間必要性測試的破壞。

    當正式進入待測物測試期間,GPT-9800系列仍會持續偵測額定測試高壓是否有異常變化,以防測試期間待測物因高壓擊穿而導致絕緣不良,不僅對於安規測試器本身提供更好的保護,更重要的是對使用者能在最短時間得到訊息,進而達到保護作用。

  • 多樣化的安全防護機制
    Safety Interlock Zero-Crossing Operation
    Interlock 安全機制 快速輸出截斷 150µs

    GPT-9800系列也提供了多樣的人員安全防護機制及措施,以確保在操作安規測試器時的安全性。首先是Interlock功能,當內部的Interlock功能被啟動後,要讓設定之測試高壓正常輸出,就必須將專用的連鎖端子(Interlock connector)連接至指定位置(Signal I/O);此機制特別適用於避免不熟悉或非指定人員隨意操作安規測試器,只要專業操作人員在離開作業場所時,適時將連鎖端子(Interlock connector)取下。此外,Interlock功能也可用來連接外部安全裝置,如感應開關或測試治具安全門(罩),以避免在安全裝置未動作前,安規測試器就送出高壓,造成人員安全的顧慮。

    另外,GPT-9800系列提供任何測試異常的情況發生或當測試結束時,必要的防護機制;如量測超過上/下限或緊急停止…等,可快速的將高壓輸出截斷的設計(150μs)、或如測試結束會自動對待測物或部品進行放電(約200ms)至安全電壓範圍,以減低使用者不小心誤觸時,高壓對人體所造成的危險及傷害。

  • 友善的使用者介面
    High Intensity Indicators Zero-Crossing Operation
    高亮度指示燈 Large LCD and Function keys
    採用240*64 點矩陣式藍色LCD顯示幕,不僅參數/數字清晰易讀,且可將測試條件、量測數值及判定結果同時在一個畫面上呈現;同時,顯示幕上的即時狀態會佐以各種不同顏色之高亮度LED做為狀態指示燈號,藉以提醒使用者目前安規測試器的狀態,避免不必要的危險。例如在高壓輸出時,高壓輸出端子座上方的LED會自動閃爍。另外,搭配顯示幕下方的功能快速選擇鍵,可於主畫面變更所需的主要測試功能或測試項目,無須進入多層的目錄選單,對使用者來說,是一個極為方便的操作介面。
  • 方便的手動及自動測試
    AUTO testing Combination Variety Control Methods
    Variety Control Methods
    自動測試組合 多樣化的控制方式
    在控制操作方面,除使用前面板的START/STOP鍵外,GPT-9800系列還提供了遙控端子(REMOTE),供使用者連接簡易的外部控制盒;或可透過後板上的SIGNAL I/O連接PLC的界面,來進行作動控制。此外,GPT-9800全系列機型內建標準RS-232C及USB介面或可選購GPIB介面,方便使用者經由PC進行連線操作並擷取所需的測試資料及結果。

    同時為符合各種安全法規在測試上的需求,GPT-9800系列也提供了超大組數(最多達100組)的記憶空間,方便使用者儲存各種不同的測試條件。同時每個記憶組除固定位置代號外,還能讓使用者輸入容易辨視或較貼切的名稱(最多12字元),例如”IEC61010AH”(代表IEC 61010交流耐壓),設定完成後,直接儲存於記憶體,以備將來呼叫使用。另外儲存中的記憶組,還可被挑選組合成為一個連續自動測試的程序,省去使用手動來執行單步測試的時間。

交流耐压测试

输出电压范围

0.100kV~ 5.000kV ac

输出电压调整分辨率

2V/步进

输出电压准确度

± (1%设定值+ 5V) [未加负载]

***额定负载

200 VA (5kV/40mA)

***额定电流

40mA (0.5kV< V 5kV)

10mA (0.1kV V 0.5kV)

输出波形

正弦波

输出电压频率

50 Hz / 60 Hz 可选择

电压变动率

± (1%读值+ 5V) [***额定负载→未加负载]

电压表准确度

± (1%读值+ 5V)

电流量测范围

0.001mA~40.0mA

电流量测分辨率 [1]

0.001mA / 0.01mA / 0.1mA

电流量测准确度

±(1.5%读值+ 30uA)

/下限判定功能

Yes

ARC侦测

Yes

上升时间(RAMP)

0.1s~999.9s

测试时间(TIMER) [2]

OFF, 0.5s~999.9s

GND

RETURN/GUARD

直流耐压测试 (GPT-9804/9803/9802)

输出电压范围

0.100kV~ 6.000kV dc

输出电压调整分辨率

2V/步进

输出电压准确度

± (1%设定值+ 5V) [未加负载]

***额定负载

50W (5kV/10mA)

***额定电流

10mA (0.5kV< V 6kV)

2mA (0.1kV V 0.5kV)

电压变动率

± (1%读值+ 5V) [***额定负载→未加负载]

电压表准确度

± (1%读值+ 5V)

电流量测范围

0.001mA~ 10.0mA

电流量测分辨率 [1]

0.001mA / 0.01mA / 0.1mA

电流量测准确度

±(1.5%读值+ 30uA)

/下限判定功能

Yes

ARC 侦测

Yes

上升时间(RAMP)

0.1s~999.9s

测试时间(TIMER) [2]

OFF, 0.5s~999.9s

GND

RETURN/GUARD

绝缘电阻测试 (GPT-9804/9803)

输出电压范围

50V~1000V dc

输出电压调整分辨率

50V/步进

输出电压准确度

± (1%设定值+5V)

电阻量测范围

1MW~ 9500MW

测试电压

50V V <500V

1~50MΩ±(5%读值 + 1 MΩ)

51~2000MΩ±(10%读值 + 1 MΩ)

500V V 1000V

1~500MΩ±(5%读值 + 1 MΩ)

501~9500MΩ±(10%读值 + 1 MΩ)

/下限判定功能

Yes

上升时间(RAMP)

0.1s~999.9s

测试时间(TIMER)

1s~999.9s

GND

GUARD (fixed)

接地阻抗测试 (GPT-9804)

输出电流范围

03.00A~30.00A ac

输出电流调整分辨率

0.01A

输出电流准确度

3A I 8A: ±(1%读值+ 0.2A)

8A< I 30A: ±(1%读值+ 0.05A)

测试电压

6Vac ***(开路电压)

测试电压频率

50Hz/60Hz可选择

电阻量测范围

0.1mW~ 650.0mW

电阻量测分辨率

0.1mW

电阻量测准确度

±(1%读值+ 2 mW)

/下限判定功能

Yes

测试时间(TIMER)

0.5s~999.9s

测试方式

四线式量测

GND

GUARD (fixed)

记忆组

单步骤记忆

MANU100

自动测试记忆

AUTO100 , 每组最多16manu

界面

RS-232C

标准

USB

标准

GPIB

选购

Remote terminal (Front)

标准

Signal I/O

标准

显示屏

240 x 64 点阵式(蓝色) LCD

使用电源

AC 100V/120V/220V/230V ± 10%, 50/60Hz

尺寸及重量

330() x 150() x 460() mm

15kg max. for GPT-9803/9802/9801

19kg max. for GPT-9804

[ 1 ] 电流量测分辨率与上限设定之分辨率相同

[ 2 ] 只有在特殊的MANU模式下( MANU=***-000 ), 测试时间可为持续测试(TIMER = OFF)

快速指南x 1, 电源线x 1,
CD x 1(
内含完整使用手册)
Interlock
端子 x 1
Remote
端子组件 x 1
测试线GHT-114 x 1 for GPT-9803/9802/9801
测试线GHT-114 x 1, GTL-115 x 1 for GPT-9804
选购配备
Opt.1 GPIB

选购附件
GHT-113
高压测试枪
GHT-205
高压测试棒
GTL-232 RS232C
通讯数据线, 9针对9针母座, 用于计算机联机
GTL-247 USB
通讯数据线, A-A型式, 1.8公尺
GTL-248 GPIB
通讯数据线, 2公尺
GRA-402
面板机架 (19”, 4U)
