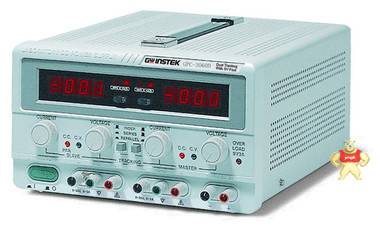

GPC-3060D线性直流稳压电源

輸出

CH1 / CH2

CH3

GPC-1850D

0~18V/0~5A

5V/3A Max

GPC-6030D

0~60V/0~3A

5V/3A Max

GPC-3060D

0~30V/0~6A

5V/3A Max

GPC-3030DN

0~30V/0~3A

5V/3A Max

操作模式

單獨

兩組可調與一組 5V 固定輸出

輸出由 0 到額定電壓及 0 到額定電流

串聯

在任一額定電流下，輸出由 0 到 + 額定電壓
在額定電流下，輸出由 0 到兩倍額定電壓

並聯

在額定電壓下，輸出由 0 到兩倍額定電流

5V 固定輸出

調節率

電源調節率 < 5mV
負載調節率 < 10mV

漣波與雜訊

< 2mVrms

電壓準確度

5V + 0.25V

輸出電流

3A

同步追蹤操作?

追蹤誤差

< 0.5% + 10mV 主控顯示

串聯調節率

< 300mV

定電壓操作

調節率

電源調節率 < 0.01% + 3mV
負載調節率 < 0.01% + 3mV (額定電流 < 3A)
< 0.02% + 5mV (額定電流 < 10A)

漣波與雜訊

< 1mVrms 5Hz ~ 1MHz

回復時間

< 100μS (50% 負載變動, 最小負載 0.5A)

定電流操作

調節率

電源調節率 < 0.2% + 3mA
負載調節率 < 0.2% + 3mA

漣波電流

< 3mArms

錶頭

數字式

3 位數 0.5" LED 顯示
準確度 + (0.5% 讀值 + 2 位數)

絕緣

機殼對端子

20MΩ or above ( DC 500V )

機殼對電源線

30MΩ or above ( DC 500V )

使用電源

交流 100V/120V/220V/240V+10%, 50/60Hz

附件

電源線 x 1,
操作手冊 x 1,
測試線 GTL-105 x 3 (<3A) or GTL-104 x 3 (<10A)

尺寸

255(寬) x 145(高) x 335(長) mm
