易卖工控网(www.ymgk.com)提供”西门子6SL3330-7TE33-8AA3 ”,产品详情:品牌/厂家:西门子、型号:6SL3330-7TE33-8AA3、成色:全新、货期:期货 1天内发货、保修:365天,更多产品详情就上易卖工控网。

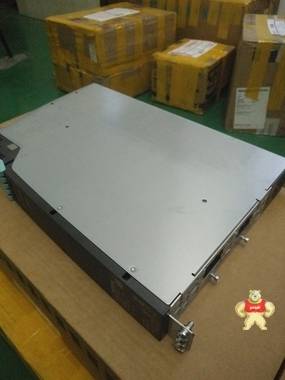

西门子6SL3330-7TE33-8AA3 西门子S120变频器
销售订货号:
6SL3330-7TE33-8AA3
SINAMICS S120 ACTIVE LINE MODULE INPUT: 3-PH 380-480V, 50/60HZ OUTPUT: 600 V DC, 425 A, 235 KW INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE
西门子S120变频器:S120模块化运动控制驱动器适用于机械与系统工程中的高性能驱动应用。西门子的高性能驱动系统为您提供了广泛而相互协调的组件与功能,可作为一个全面的运动控制驱动系统使用。这些运动控制驱动器包括高性能单轴驱动器和多轴共直流母线驱动器,具有矢量控制或伺服控制,可实现量身定制的高性能驱动解决方案。SINAMICS S120 运动控制驱动器是一种高性能驱动器,使用灵活,可提高生产效率。除具有创新的系统结构和数字通信功能外,这些运动控制驱动器还提供了创新的工具,并且接线简便,从而可进行高效组态与快速调试。SINAMICS S120 功率范围为 0.12 - 4500 kW,具有各种结构形式和冷却方式。
西门子PLC、触摸屏、变频器、工控机、电线电缆、仪器仪表、数控产品,优势价格、现货销售
西门子S120变频器亮点简介:
伺服驱动器是模块化系统和机器设计的理想基础。
创新的系统体系结构和数字通信功能。
具有多种控制模式和与驱动器特定相关的工艺功能。
内置有安全功能。
通过 SIZER和 STARTER进行高效组态和快速调试。
自动组态和自动优化。
通过全集成自动化 (TIA) 实现集成解决方案。
实现 SINAMICS 直至自动化级的集成。
西门子S120变频器的典型应用:
不管是连续的输送线还是同步及高动态过程,西门子的高性能驱动产品在众多工业应用中均能发挥作用。这些应用包括:包装机、***机、举升设备、塑料机械、轧机机组和试验台、纺织机、***、造纸机、输送和装配系统。
CU310‑2DP和CU310‑2PN 控制单元:
CU310‑2 控制单元用于控制一个驱动器。它们带有一个标准 PROFIBUS 接口 (CU310‑2 DP) 或 PROFINET 接口 (CU310‑2 PN) 以及一个 TTL/HTL 编码器分析电路。
CU320-2 控制单元
控制单元 CU320‑2 是为控制多个驱动系统而设计的。CU320‑2 控制单元能够在 V/f 控制模式下运行最多
12 台变频器,
或在伺服或矢量控制模式下运行最多 6 台变频器。
CU320-2 控制单元可用于控制单机驱动组,并执行基本的驱动技术功能。
SIMOTION D 控制单元
SIMOTION D 控制单元适用于需要协调运动控制的应用,如同步运行、电子齿轮、凸轮盘或复杂技术功能。
SIMOTION D 控制单元分为各种性能类别:
SIMOTION D410‑2,用于控制 1 到 3 根轴
SIMOTION D425‑2,用于控制最多 16 根轴
SIMOTION D435‑2,用于控制最多 32 根轴
SIMOTION D445‑2,用于控制最多 64 根轴
SIMOTION D455‑2,用于控制最多 128 根轴
STARTER 调试工具用于对各种类型控制单元进行调试和诊断。SIMOTION D 控制单元需要使用 SCOUT 工程软件(包含 STARTER 工具)。
有关 STARTER 和 SCOUT 的详细信息,请参见“工程软件”和“SIMOTION 运动控制系统”一章。
电源模板
独立型 SINAMICS S120 变频调速柜系统包括一个 CU310‑2 控制单元和一个电源模块。电源模块中集成了一个电源整流器、一个电压源直流环节和一个用于为电机供电的逆变器。
内部空气冷却
在这种标准解决方案中,来自驱动部件的电子电路和功率部分的功率损耗通过自然冷却或布置到控制柜内部的强迫通风冷却系统来排除。
外部空气冷却
外部空气冷却采用“通孔”方法。部件的功率部分散热器穿过控制柜的安装表面,从而将功率部分散出的热量释放到一个独立的外部冷却回路。控制柜中保留的仅有热量是由电子部件散发的。在外部散热器的机械接口处,可达到 IP54 的防护等级。带有散热片和风扇装置(在供货范围内)的散热器从后部伸出到一个单独的通风区域内,该通风区域也可向外敞开。
冷却板冷却
采用冷却板冷却方式的装置可通过装置后面板上的一个热量接口将功率部分的热量损耗传递到外部散热器。例如,该外部散热器可以是水冷式散热器。
液体冷却
在液体冷却式装置上,散热器上安装有功率半导体,冷却介质从该散热器中流过。装置产生的大部分热量由冷却介质吸收,并可散到控制柜外面。
定制应用
不同形式的设备可作为一种完整系统解决方案来购买。用户将得益于驱动专家所拥有的专业知识,不必再考虑相关应用的热量方面的设计。尤其是在带有采用冷却板冷却、外部空气冷却和液体冷却装置的机架型设备的应用中,用户将获得一个技术可靠的解决方案,节省了设计时间。例如,驱动系统解决方案可以是一个采用冷却板冷却(完全安装在一个公共冷却板上)的书本型驱动系统,一直到带有一个冷却系统和温度/冷凝控制的完整控制柜。
根据要求,我们可提供有关详细信息。
能效
SINAMICS S120 变频调速柜可对各个轴的电能进行回收并在多轴配置的直流回路中使用,并且可将能量回馈到电源系统中,从而节省了能量。即使在完全馈电下,控制柜中也不会产生多余热量。
由于有源整流装置可防止产生容性和感性无功电流,因此,SINAMICS S120 还能确保电源中不会产生不必要的功率损耗,并且不会产生电流谐波。这不仅防止了对其它负载造成有害影响,同时也降低了控制柜中产生的热量。
系统部件
系统部件分为以下类别:
直流链路组件
例如,制动模块和制动电阻器
输出侧的电源部件
例如,电机电抗器
附带系统部件
例如,终端模块、操作员面板和通讯板
编码器系统接口
用于将各种编码器连接到 SINAMICS S120
书本型变频调速柜
书本型单元最适合于多轴应用,它们是彼此相邻安装的。共用电压源直流环节采用集成连接方式。书本型单元的冷却选件范围较广:内部空气冷却、外部空气冷却、冷却板冷却以及(某些情况下)液体冷却。
除非另有规定,以下技术数据对于 SINAMICS S120 变频调速柜的所有下列部件均有效。
电子装置电源 | 24 V DC, -15 %/+20 % |
---|---|
振动载荷 | |
| |
| Class 2M3 |
| 2M2 级 |
|
|
10 ... 58 Hz:偏转常数 0.075 mm 58 ... 150 Hz:加速常数 = 9.81 m/s2 (1 × g) | |
冲击应力 | |
| |
| Class 2M3 |
| 2M2 级 |
|
|
| 147 m/s2 (15 x g)/11 ms |
| 49 m/s2 (5 × g)/11 ms |
| 98 m/s2 (10 × g)/20 ms |
环境条件 | |
| I 类(带保护性导体系统)和 III 类 (PELV) |
| DIN VDE 0106 Part 100 和 BGV A 3(正确使用时) |
| 内部/外部空气冷却、带通过内置风扇增强空气冷却的电源部分 |
运行过程中的允许环境/冷却剂温度(空气) | |
| 0 … 40 °C (32 … 104 °F) 无降容, |
| 0 … 55 °C (32 … 131 °F) |
气候环境条件 | |
| Class 1K4 |
| Class 2K4 |
| Class 3K3 |
环境等级/有害化学物质 | |
| Class 1C2 |
| Class 2C2 |
| Class 3C2 |
有机体/生物体影响因素 | |
| Class 1B1 |
| Class 2B1 |
| Class 3B1 |
污染程度 符合 EN 61800-5-1 | 2 |
