输送带纠偏-皮带运输输送带- 厂家直销 品质保障 液压纠偏装置

易卖工控网（www.ymgk.com）提供”输送带纠偏-皮带运输输送带- 厂家直销 品质保障 液压纠偏装置”，产品详情：品牌/厂家：迪萨、型号：DZJP1、成色：全新、货期：期货 28天内发货、保修：365天，更多产品详情就上易卖工控网。

本公司欢迎代理经销，质量行业内先进水平，品质保障，国内多家知名钢铁电厂合格供应商，包售后服务，诚信做生意，欢迎实地考察，

概述

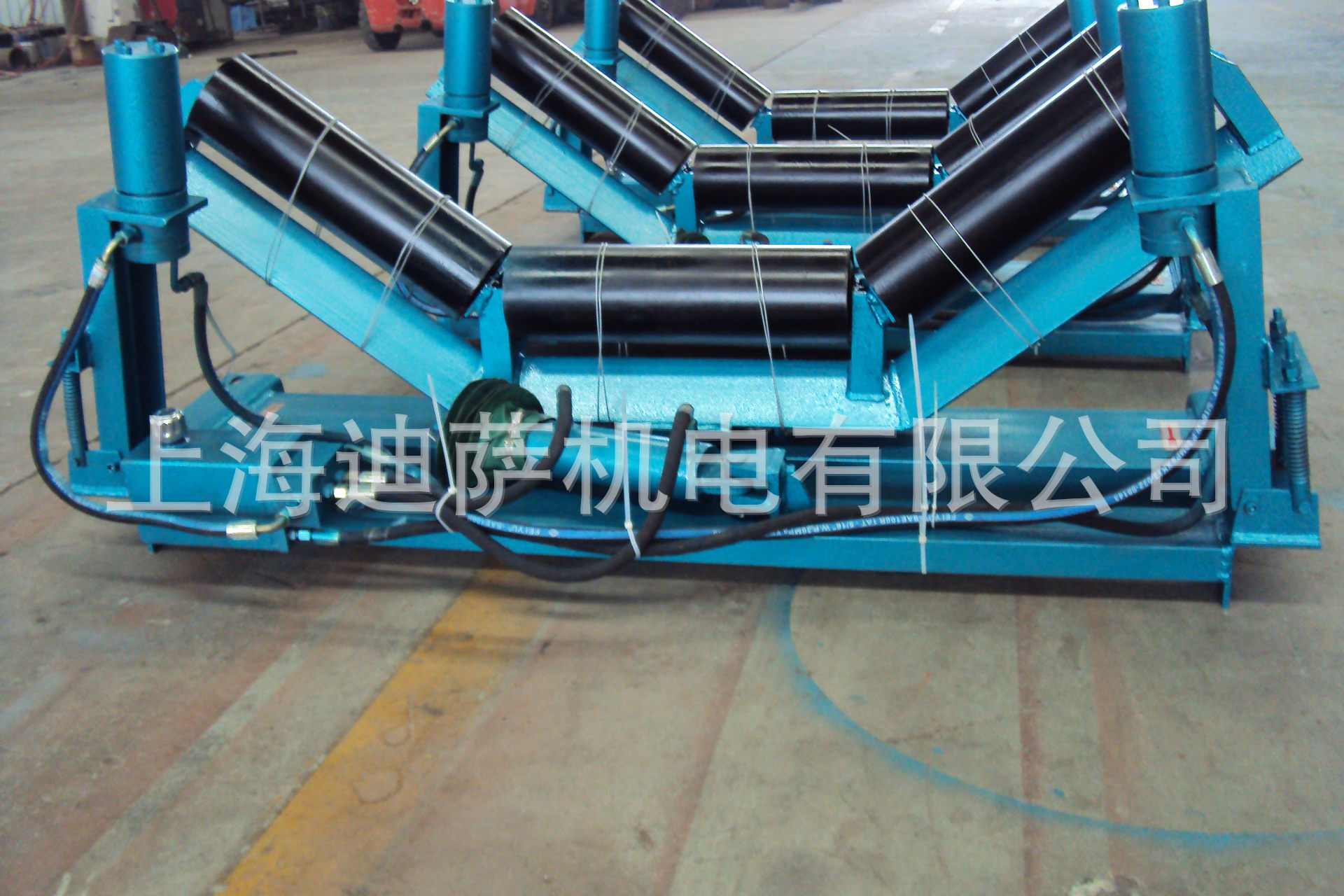

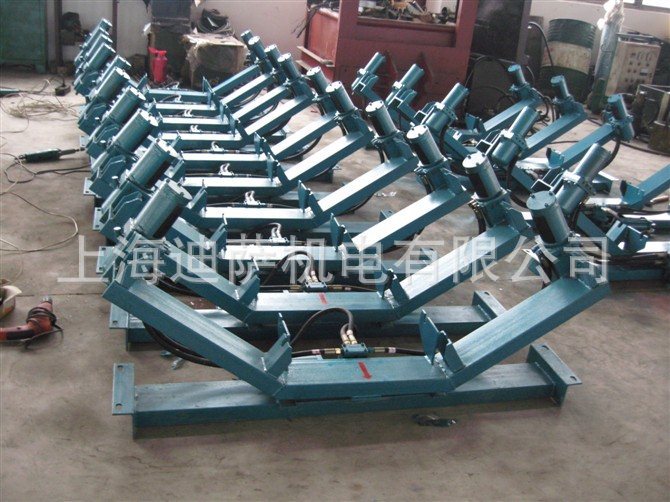

本装置主要由托架、调心托辊、摆动支架、油缸支座、油缸、油路总成和检驱装置组成；当输送带在运

转过程中发生跑偏现象时，输送带偏移后与检驱装置上的检驱轮发生摩擦，而使检驱轮旋转，同时带动油泵

旋转，使液压油经过油泵从油箱中吸入、输出压力油经过油路总成、液压集成块进入油缸，实现活塞杆往复

运动，使挑心托辊前后摆动与输送带运动方向形成一个夹角，使输送带朝跑偏的反方向位移，确保输送带始

终处于中间位置运转，避免输送带与机架摩擦产生撕裂等现象发生，达到输送机正常运行目的。

特点

不需要动力源：直接通过输送带因偏移与检驱装置上的检驱轮产生摩擦而产生动力，不需要额外的动力

源，则可以达到输送带全自动液压纠偏的功能。

结构紧凑、安装方便：所有零部件全部固定在水平横梁的形托架上，安装本装置时，将托架的安装螺栓直接

与输送机机架上螺栓孔连接即可；同时可以任意调整托架两侧的调节螺栓升降，达到调整输送带的张力；

对输送带边缘损伤很小：检驱轮与调心托辊的滚轮处于同一条轴线上，检驱轮的表面采用锥面设计，确保检

驱轮与输送带没有90度的接触，对输送带的损伤很小。

灵敏度高：当输送带发生偏移接触到检驱轮时，油泵立即运行，使调心托辊前后摆动与输送带运动方向形成

一个夹角，使输送带朝跑偏的反方向位移，确保输送带始终在输送机中间位置运转。

控制范围广：一组安装正确的本装置，能够控制不小于30米范围内的输送带不会跑偏，并且只要在生产跑

偏的地方安装即可。

能在干湿两种条件下使用：根据用户需要定制特殊的本装置，能在干湿两种条件下使用。

形式多样：根据纠偏位置不同，可分为输送带上纠偏装置、输送带下纠偏装置；根据输送带运行方向不同，

可分为单向纠偏装置和可逆纠偏装置。

维修服务及时，有专业技术指导！

一、用户订货时请注明产品的规格、型号、环境温度、速度（开度）等其他工况要求。
二、如有特殊要求，请与我公司技术部联系，本公司定为您设计、制造出理想的产品。
三、交货方式：自提、代办托运、汽运、送货上门，可派人协助指导安装调试。
四、关于安装、使用、维修的注意事项，请参阅《安装使用说明书》随货同行。
