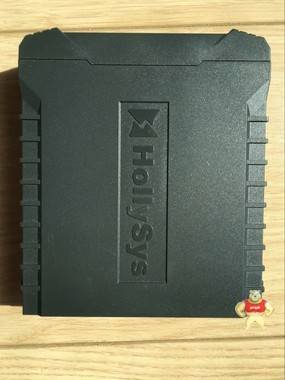

K-PW21 和利时查询电源分配板

易卖工控网（www.ymgk.com）提供”K-PW21 和利时查询电源分配板”，产品详情：品牌/厂家：和利时、型号：K-PW21、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

K-PW21 是 K 系列硬件查询电源分配板，为硬件系统提供 24V/48V 查询电源。K-WP21 实现两
路冗余直流 24V/48V 输入， 16 路直流 24V/48V 输出，并有单路输出短路保护和 LED 指示功能，
如图 4-1 所示。
每路输出串接一个自恢复保险丝（750mA） ，在输出短路的情况下，保险丝断开，保护电源，并
用 LED 指示灯给出指示，故障排除后，保险丝恢复导通。

K-PW21 查询电源分配板通过螺钉固定在机柜中。

K-PW21  查询电源分配板
输入/输出电压  24VDC 或 48VDC
输入通道  2 路，并联冗余，3 芯单排弯针座
输出通道  16 路，2 芯单排直针座
输出电源短路指示  单路输出电源短路时红色 LED 指示灯亮
输出额定电流  ≤750mA 每路
输出输入间压降  ≤1V
安装方式  面板安装
模块尺寸（宽×高×深）  259mm×70mm×63.7mm
重量
约 500g
外壳防护等级  IEC60529，IP20（防 12mm 以上异物进入，不防水）
