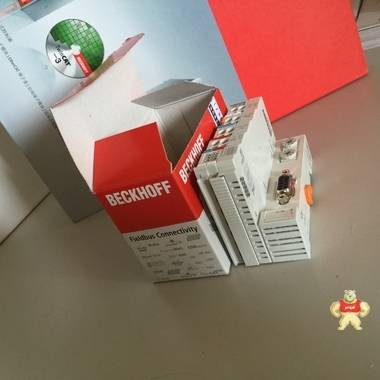

BK3010, BK3100, BK3110 | PROFIBUS 总线耦合器

BK3000、BK3010 和 BK3100 和 BK3110 总线耦合器用于连接 PROFIBUS 系统与电子端子排，这些端子排可以通过模块化方式扩展。一个节点由一个总线耦合器、1- 64 个任意数量的端子模块以及一个末端端子模块组成。采用 BK3010 和 BK3110 “经济型”总线耦合器，可极为经济地建立 I/O 连接。

最多可连接 64 个数字量输入/输出端子模块。总线耦合器自动识别所连接的总线端子模块，建立输入/输出与过程映像字节的联系。第一个输入/输出信号占一个字节（LSB）的第一位，从左边开始，依次排列。总线耦合器将其它信号插入到该字节中。输入和输出区被清晰地区分开来。如果输入或输出的数量超过 8 位，则总线耦合器会自动从下一个新的字节开始。

对模拟量 I/O、位置测量等复杂信号的处理

总线耦合器 BK3000 和 BK3100 可连接所有总线端子模块。就用户而言，模拟量输入/输出信号的处理方式与其它种类信号的处理方式没有什么区别。控制器过程映像区内的信息以字节阵列的格式显示。

模拟量总线端子模块和多功能总线端子模块可以通过 KS2000 组态软件进行配置，以与每一个具体应用***匹配。根据不同型号，模拟量总线端子模块寄存器中包含有温度范围、增益值和线性化的特性曲线。使用 KS2000 组态软件，可以在 PC 上设置所需参数。总线端子模块可以用故障安全型方式永久存储这些设置。

当然，总线耦合器也可以由控制系统来控制。在启动阶段，可编程逻辑控制器（PLC）或工业 PC（IPC）通过功能块（FB）对整个外围设备进行配置。如果需要，控制器可以上传分布式生成的组态数据，以便于集中管理和存储这些数据。因此，在更换一个总线端子模块时，不需要重新进行调整。上电时，控制器自动完成所需设置。

Beckhoff 总线耦合器 GSE 文件和类型数据文件支持总线端子模块选项，且可以下载到相应的主站组态软件中，便于规划和设计。总线耦合器的各种配置和参数，可以通过选址 GSE 文件和类型数据文件进行设定。
