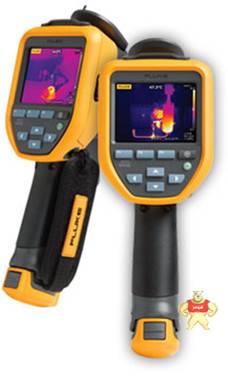

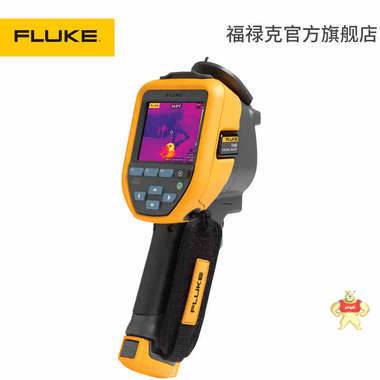

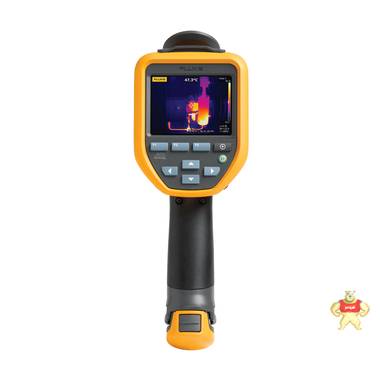

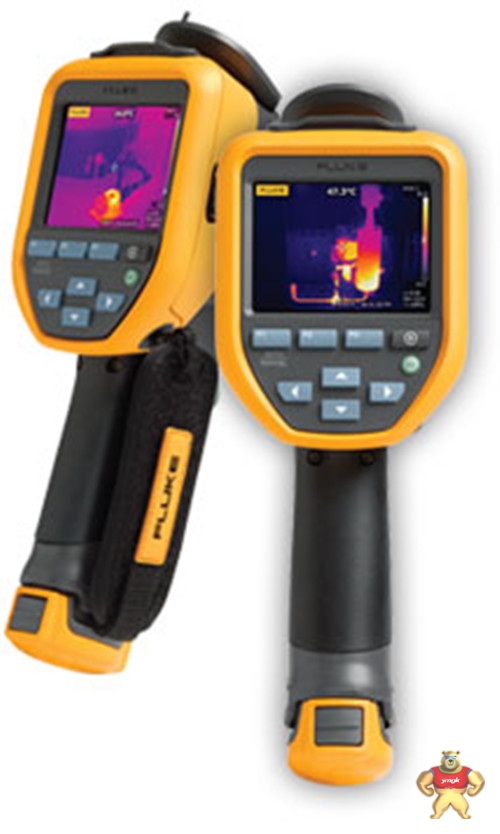

Fluke Tis60/65 红外热像仪

结合 260x195 分辨率、IR-Fusion® 技术和手动对焦功能，可提供高质量图像，从而更快速轻松地完成问题检测。

功能特点

• TiS65通过使用的手动对焦操作获得对焦清晰的高质量图像
• TiS60具有易于使用的定焦技术
• 图像质量 – 260x195 分辨率（50700 像素）
• D：S（距离与光点尺寸比）为 417:1
• 温度测量范围 -20 °C 至 550 °C（–4 °F 至 1022 °F）
• 通过专有的 IR-Fusion® 融合和 PIP 模式快速找出问题 – 捕捉所需细节以分析问题并清楚识别所在位置
• 3.5 英寸，320x240 LCD
• 5 兆像素工业性能数字照相机
• 智能电池系统 – 带有 5 格 LED 电量水平显示的锂离子智能电池
• 通过电子邮件及 Fluke Connect® 实时共享图像
• 存储数千张图像 – 4 GB 内存和 4 GB 微型 SD 卡

福禄“课”开讲

Q1：热像仪到底能测多远？
检测距离 = 被测目标尺寸 ÷ IFOV，所以 IFOV 越小，可以测得越远。
例如：输电线路的线夹尺寸一般为50mm，若使用 Fluke Ti25 热像仪，其 IFOV 为 2.5mRad ，则最远检测距离为50÷ 2.5=20m

Q2：热像仪能测多小的目标？
最小检测目标尺寸 = IFOV × 最小聚焦距离。所以 IFOV越小，最小聚焦距离越小，则可检测到越小的目标。举例：

品牌热像仪
IFOV：2.6mRad
像素：320×240
最小聚焦距离：0.5m 最小检测尺寸：1.3 mm

Fluke Ti25 热像仪IFOV：2.5mRad
像素：160×120
最小聚焦距离：0.15m 最小检测尺寸：0.38 mm

从对比图看，右侧 Fluke Ti25，虽像素稍低，但凭借更小的IFOV及最小聚焦距离优势，实际可以拍摄到0.38mm微小目标，而另一品牌则只能测到 1.3mm 的目标。

Q3：热像仪能看得多清晰？
因素一： 热灵敏度决定热像仪区分细微温差的能力。同样状况下，右图所用热像仪的热灵敏度更低，画面清晰显示花蕊细节的温度分布，而左图同区域只能看到一片红色。

由右图可见，像素（马赛克）越小越清晰
● 什么是 IFOV ?
在单位测试距离下，红外热像仪每个像素能够检测的最小目标 ( 面积 )，以 mRad 为单位，是一个主要由像素和所选镜头角度所决定的综合性能参数，是热像仪处理空间细节能力的技术指标。

● 为什么 IFOV 越小越好 ?
单位距离相同时，IFOV 越小，单个像素所能检测的面积越小，单位测量面积上由更多的像素所组成，图像呈现的细节越多，成像越清晰。

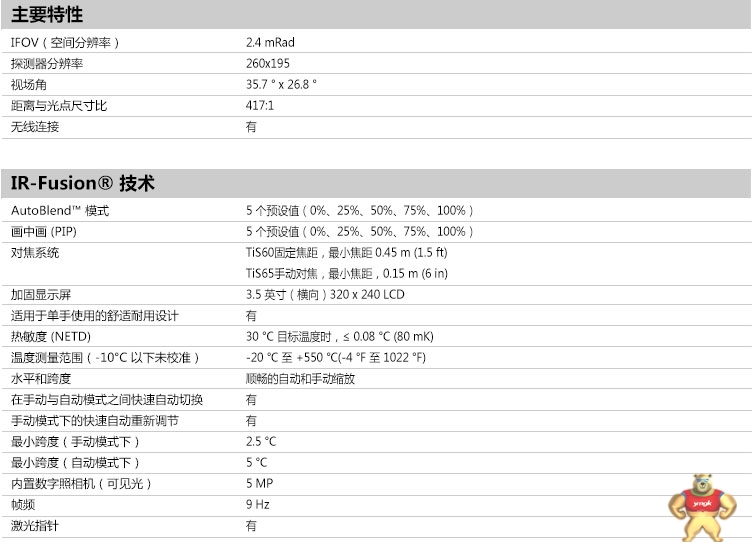

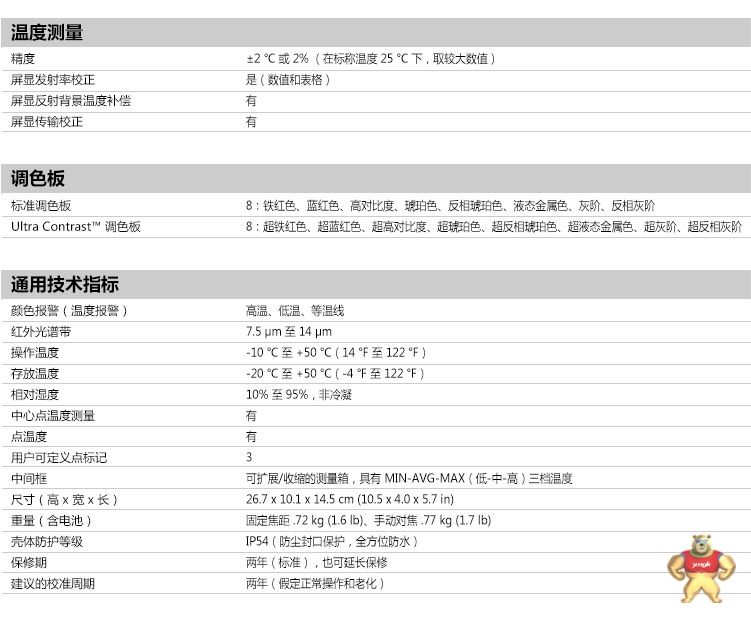

技术规格
