安徽天康集团SBW系列温度变送器

易卖工控网（www.ymgk.com）提供”安徽天康集团SBW系列温度变送器”，产品详情：品牌/厂家：天康、型号：SBW、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。



概述：

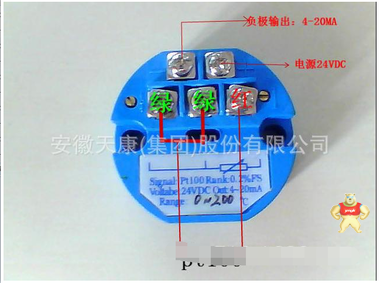

SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10 mA、的输出信号。
该变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
技术参数：
1、 输入信号：热电偶：K、E、J、B、S、T、N。热电阻： Pt100、Cu100、Cu50（三线制、四线制）。智能
型温度变送器的输入信号可通过PC机或手持器任意设置；
2、 输出信号：在量程范围内输出4～20mA直流信号，与热电偶、热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4～20mA直流信号同时叠加符合HART标准协议通信信号；隔离式温度变送器，输入与输出相隔离，隔离电压0.5KV，增加了抗共模干扰能力，更适合于计算机连网使用；
3、 基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、 接线方式：二线制、三线制、四线制；
5、 显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型12V～35V，智能型12V～45V，额定工作电压为24V；
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50(Vmin-12), 例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a: 环境温度-25～80℃（常规型）
-25～70℃              （数显型）
-20～75℃              （智能型）
b：相对湿度：5%～95%
c：机械振动f≤50Hz，振幅≤0.15mm
d：无腐蚀气体或类似的环境；
9、温度影响系数：δ≤0.05%/℃；
主要特点：
1.采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场境中安装使用;
2.现场安装在热电偶、热电阻的接线盒内使用,直接输出4～20mA、0～10 mA、的输出信号。这样既节约了昂贵的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;
3.热电偶变送器具有冷端温度自动补偿功能;
4.精度高、功耗低，使用环境温度范围宽,工作稳定可靠;
5.适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;
6.智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护等功能;
7.智能型温度变送器可按用户实际需要调整变送器的显示方向,并可显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例;
工作原理：
热电偶或热电阻传感器反被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器算处理后以4～20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。
