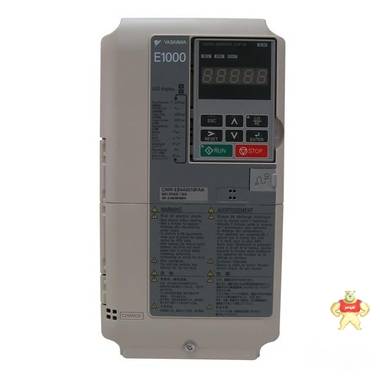

易卖工控网(www.ymgk.com)提供”安川E1000系列变频器CIMR-EB4W0515”,产品详情:品牌/厂家:安川、型号:CIMR-EB4W0515安川E1000系列变频器、成色:全新、货期:期货 1天内发货、保修:365天,更多产品详情就上易卖工控网。

| 采用独特的节能控制技术,无论感应电机还是同步电机均可高效运行 低速或轻载时,可通过静音控制功能自动降低电压,进行低噪音、节能运行 采用独创的开关方式(Swing PWM),降低所产生的噪音 可通过多泵控制来构建使用多台泵的供水系统 通过采用长寿命设计、瞬时停电应对措施及耐湿、耐尘处理,即使在恶劣的环境下也可放心使用 万一变频器发生故障、通过带参数备份功能的可拆卸式端子排即可迅速恢复运行 |
| 容量范围 |
| 400V级 0.75~630kW |
| 应用 |
| 水泵 |
| 特点1可变速泵固定方式 |
对1台泵进行可变速控制,其余泵通过变频器的数字输出进行工频ON、OFF控制,且对管路进行恒压控制的功能。通过控制可变速泵的变频器的PI功能保持管路压力差的连续性。 ●最多可运行1台可变速泵,3台商用电源恒定速度泵。 |
| 若有DO-A3选购卡时: |
| 最多可运行1台可变速泵,11台商用电源恒定速度泵。 |
| <特征>根据压力或流量,可以实现***运行。 通过简单的回路即可实现。 |
| 特点2可变速泵循环切换方式 1 |
对某一台泵进行可变速控制,并在管路的压力不足时切换为商用电源,对下一个泵进行可变速控制,实现管路的恒压控制功能。相对于泵固定方式,将对可变速控制的泵进行循环切换运行。通过控制可变速泵的变频器的PI功能保持管路压力差的连续性。 使用本方式时,需要DO-A3选购件。 |
| 最多可运行5台可变速循环切换的泵。 |
| <特征> 根据压力或流量,可以实现***运行。 并且,利用循环切泵功能,可以防止各泵之间的运行时间不均衡,实现稳定运行。 |
| 特点3可变速泵循环切换方式 2 |
对某一台泵进行可变速控制,并在管路的压力不足时切换为商用电源,对下一个泵进行可变速控制,实现管路的恒压控制功能。相对于泵固定方式,将对可变速控制的泵进行循环切换运行。通过控制可变速泵的变频器的PI功能保持管路压力差的连续性。 |
| ●最多可运行3台可变速循环切换的泵。 |
| 若有DO-A3选购卡时: |
| 最多可运行11台可变速循环切换的泵。 |
| <特征> 根据压力或流量,可以实现***运行。 并且,利用循环切泵功能,可以防止各泵之间的运行时间不均衡,实现稳定运行。 |

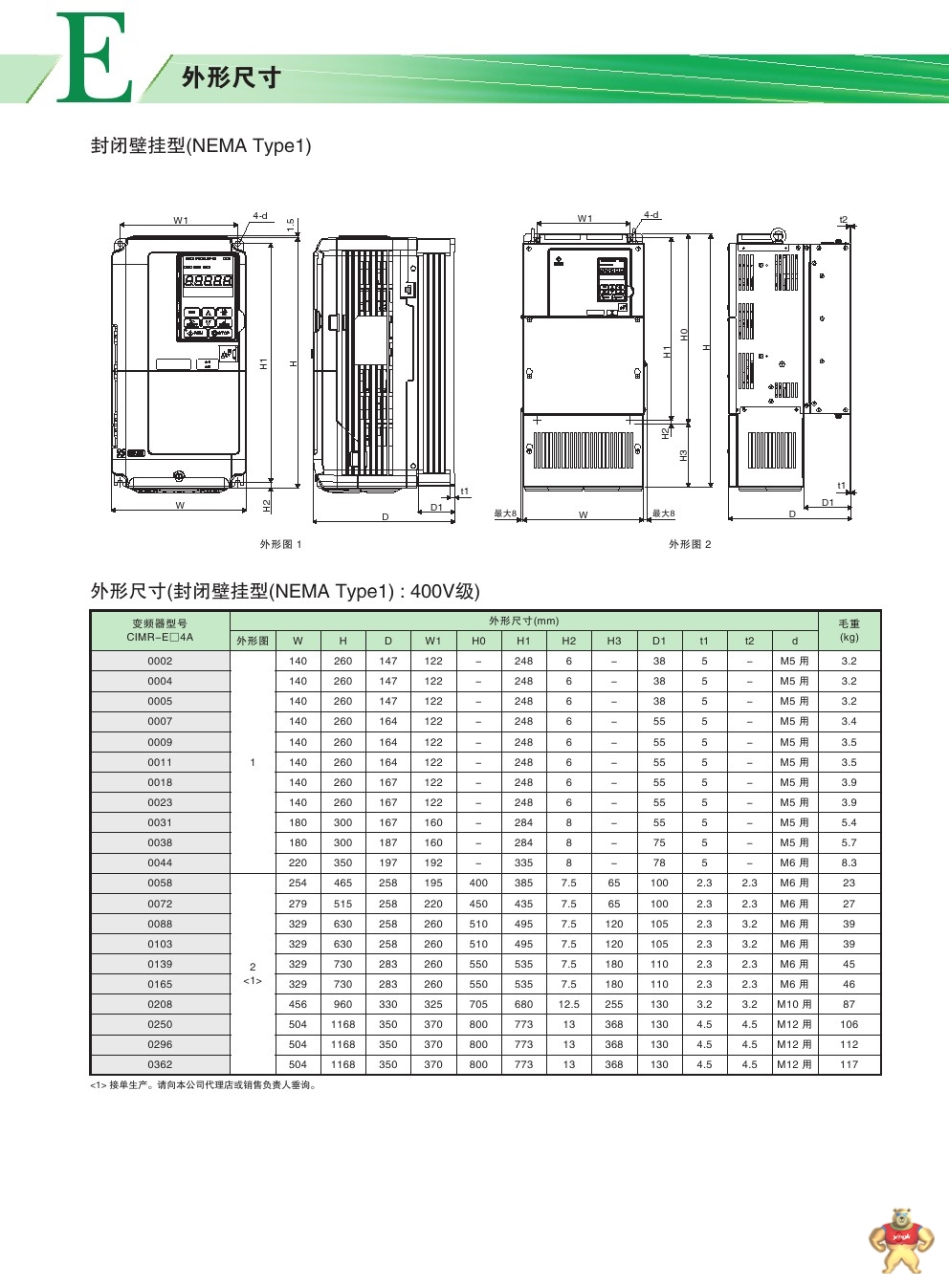

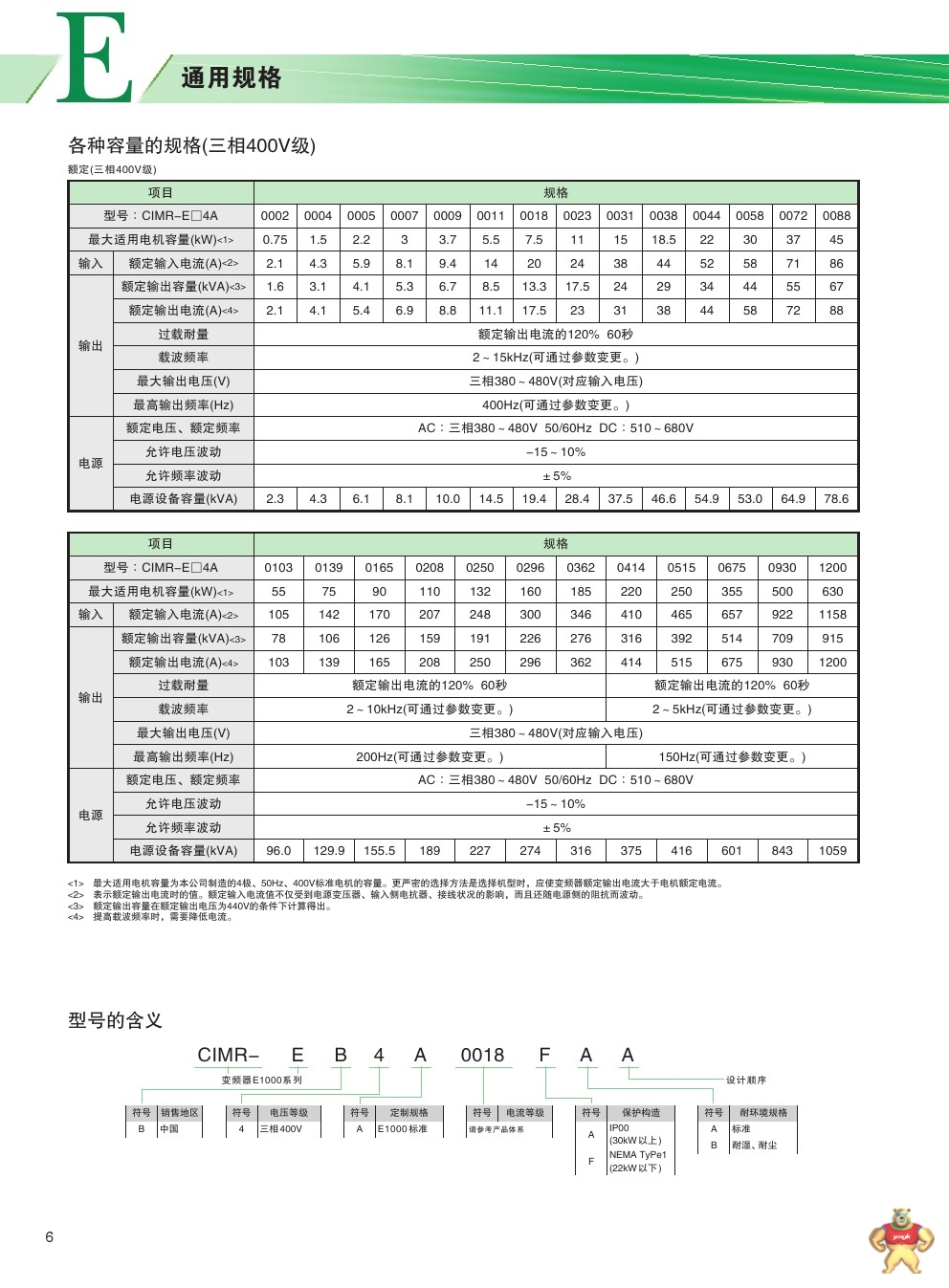

| 项目 | 规格 | |||||||
| 型号:CIMR-E 4W | 0002 | 0004 | 0005 | 0007 | 0009 | 0011 | 0018 | |
| ***适用电机容量(kW)*1 | 0.75 | 1.5 | 2.2 | 3 | 3.7 | 5.5 | 7.5 | |
| 输入 | 额定输入电流(A)*2 | 2.1 | 4.3 | 5.9 | 8.1 | 9.4 | 14 | 20 |
| 输出 | 额定输出容量(kVA)*3 | 1.6 | 3.1 | 4.1 | 5.3 | 6.7 | 8.5 | 13.3 |
| 额定输出电流(A) | 2.1 | 4.1 | 5.4 | 6.9 | 8.8 | 11.1 | 17.5 | |
过载累计 计算开始电流(A)*5 |
2.4 | 4.6 | 6.0 | 7.4 | 9.7 | 12.4 | 19.6 | |
| 过载耐量 | 额定输出电流的120% 60秒 | |||||||
| 载波频率 | 2~15kHz(可根据参数变更) | |||||||
| ***输出电压(V) | 三相380~480V(对应输入电压) | |||||||
| 最高输出频率(Hz) | 200Hz(可通过参数变更) | |||||||
| 电源 | 额定电压·额定频率 | AC:三相380~480V 50/60Hz DC:510~680V |
||||||
| 允许电压波动 | -15%~10% | |||||||
| 允许频率波动 | ±5% | |||||||
| 电源设备容量(kVA) | 2.3 | 4.3 | 6.1 | 8.1 | 10.0 | 14.5 | 19.4 | |
| 项目 | 规格 | |||||||
| 型号:CIMR-E 4W | 0023 | 0031 | 0038 | 0044 | 0058 | 0072 | 0088 | |
| ***适用电机容量(kW)*1 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 输入 | 额定输入电流(A)*2 | 24 | 38 | 44 | 52 | 58 | 71 | 86 |
| 输出 | 额定输出容量(kVA)*3 | 17.5 | 24 | 29 | 34 | 44 | 55 | 67 |
| 额定输出电流(A) | 23 | 31 | 38 | 44 | 58 | 72 | 88 | |
| 过载累计 计算开始电流(A)*5 |
24 | 32 | 42 | 49 | 61 | 81 | 99 |
|
| 过载耐量 | 额定输出电流的120% 60秒 | |||||||
| 载波频率 | 2~15kHz(可根据参数变更) | |||||||
| ***输出电压(V) | 三相380~480V(对应输入电压) | |||||||
| 最高输出频率(Hz) | 200Hz(可通过参数变更) | |||||||
电源 |
额定电压·额定频率 | AC:三相380~480V 50/60Hz DC:510~680V |
||||||
| 允许电压波动 | -15%~10% | |||||||
| 允许频率波动 | ±5% | |||||||
| 电源设备容量(kVA) | 28.4 | 37.5 | 46.6 | 54.9 | 53.0 | 64.9 | 78.6 | |
| 项目 | 规格 | |||||||
| 型号:CIMR-E 4W | 0103 | 0139 | 0165 | 0208 | 0250 | 0296 | 0362 | |
| ***适用电机容量(kW)*1 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | |
| 输入 | 额定输入电流(A)*2 | 105 | 142 | 170 | 207 | 248 | 300 | 346 |
| 输出 | 额定输出容量(kVA)*3 | 78 | 106 | 126 | 159 | 191 | 226 | 276 |
| 额定输出电流(A) | 103 |
139 | 165 | 208 | 250 | 296 | 362 | |
| 过载累计 计算开始电流(A)*5 |
115 |
141 | 170 | 213 | 256 | 332 | 405 | |
| 过载耐量 | 额定输出电流的120% 60秒 | |||||||
| 载波频率 | 2~10kHz(可根据参数变更) | |||||||
| ***输出电压(V) | 三相380~480V(对应输入电压) | |||||||
| 最高输出频率(Hz) | 200Hz(可通过参数变更) | |||||||
| 电源 | 额定电压·额定频率 | AC:三相380~480V 50/60Hz DC:510~680V |
||||||
| 允许电压波动 | -15%~10% | |||||||
| 允许频率波动 | ±5% | |||||||
| 电源设备容量(kVA) | 96.0 | 129.9 | 155.5 | 189 | 227 | 274 | 316 | |
| 项目 | 规格 | |||||
| 型号:CIMR-E 4W | 0414 | 0515 | 0675 | 0930*8 | 1200*8 | |
| ***适用电机容量(kW)*1 | 220 | 250 | 355 | 500 | 630 | |
| 输入 | 额定输入电流(A)*2 | 410 | 465 | 657 | 922 | 1158 |
| 输出 | 额定输出容量(kVA)*3 | 316 | 392 | 514 | 709 | 915 |
| 额定输出电流(A) | 414 | 515 | 675 | 930 | 1200 | |
| 过载累计 计算开始电流(A)*5 |
464 | 577 | 756 | 1042 | 1344 | |
| 过载耐量 | 额定输出电流的120% 60秒 | |||||
| 载波频率 | 2~5kHz(可根据参数变更) | |||||
| ***输出电压(V) | 三相380~480V(对应输入电压) | |||||
| 最高输出频率(Hz) | 150Hz(可通过参数变更) | |||||
| 电源 | 额定电压·额定频率 | AC:三相380~480V 50/60Hz DC:510~680V |
||||
| 允许电压波动 | -15%~10% | |||||
| 允许频率波动 | ±5% | |||||
| 电源设备容量(kVA) | 375 | 416 | 601 | 843 | 1059 | |
| *1: | ***适用电机容量为本公司制造的4极、50Hz、400V标准电机的容量。更严密的选择方法是选择机型时,应使变频器额定输出电流大于电机额定电流。 |
| *2: | 表示额定输出电流时的值。额定输入电流值不仅受到电源变压器、输入侧电抗器、接线状况的影响,而且还随电源侧的阻抗而波动。 |
| *3: | 额定输出容量在额定输出电压为440V的条件下计算得出。 |
| *4: | 提高载波频率时,需要降低电流。 |
| *5: | 过载累计计算开始电流为变频器开始累计计算变频器过载故障(OL2)的目标电流值。若超过额定输出电流值且低于此电流值时,变频器继续运行。 但需要注意,当环境温度过高或通风不好时,可能出现散热片过热报警(OH1)或散热片过热故障。 此时需要提高变频器容量或当变频器过热报警时,使用频率递减继续运行。 |
| *6: | 开发中 |
| (注) 为了延长变频器的产品寿命,请在***的环境下安装变频器。 |
| 项目 | 规格 | ||||||
| 控 制 特 |
控制方式 | 无PG V/f控制、PM用无PG矢量控制 | |||||
| 频率控制范围 | 0.01~200Hz (根据变频器容量而不同) | ||||||
| 频率精度 (温度波动) |
数字式指令:最高输出频率的±0.01%以内(-10~+40°C) 模拟量指令:最高输出频率的±0.1%以内(25°C±10°C) |
||||||
| 频率设定分辨率 | 数字式指令:0.01Hz 模拟量指令:0.03/60Hz(11bit) |
||||||
| 输出频率分辨率 (运算分辨率) |
0.001Hz | ||||||
| 频率设定信号 | -10~+10V,0~+10V,4~20mA,脉冲序列 | ||||||
| 起动转矩 | 无PG V/f控制 150%/3Hz PM用无PG矢量控制100%/5%速度 | ||||||
| 速度控制范围 | 无PG V/f控制 1:40 PM用无PG矢量控制1:20 | ||||||
| 速度控制精度 | ±2~3%(无PG V/f控制)*1 | ||||||
| 速度响应 | 3Hz(无PG V/f控制) | ||||||
| 加减速时间 | 0.00~6000.0秒(加速、减速单独设定:4种切换) | ||||||
| 制动转矩 | 约20% | ||||||
| 电压/频率特性 | 任意程序、V/f曲线 | ||||||
| 主要的控制功能 |
|
||||||
| 保 护 功 能 |
电机保护 | 电子热保护 | |||||
| 瞬时过电流保护 | 重载额定输出电流的175%以上时停止 | ||||||
| 过载保护 | 额定输出电流的120%、60秒以内停止*2 | ||||||
| 过电压保护 | 400V级:主回路直流电压约为820V以上时停止 | ||||||
| 低电压保护 | 400V级:主回路直流电压约为380V以下时停止 | ||||||
| 瞬时停电补偿 | 约15ms以上时停止*3根据参数的设定,约2秒内停电恢复,继续运行*4 | ||||||
| 散热片过热保护 | 由热敏电阻保护 | ||||||
| 防止失速 | 加减速中防止失速、运行中防止失速 | ||||||
| 接地短路保护 | 通过电子回路保护*5 | ||||||
| 充电中显示 | 在主回路直流电压达到50V以下前充电指示灯亮 | ||||||
| 环 境 |
安装场所 | 室内 | |||||
| 环境温度 | -10~40°C(封闭壁挂型),-10~50°C(柜内安装型) | ||||||
| 湿度 | 95%RH以下(不得结露) | ||||||
| 保存温度 | -20~60ºC(运输期间等的短时间温度) | ||||||
| 海拔高度 | 1000m以下 | ||||||
| 振动 |
|
||||||

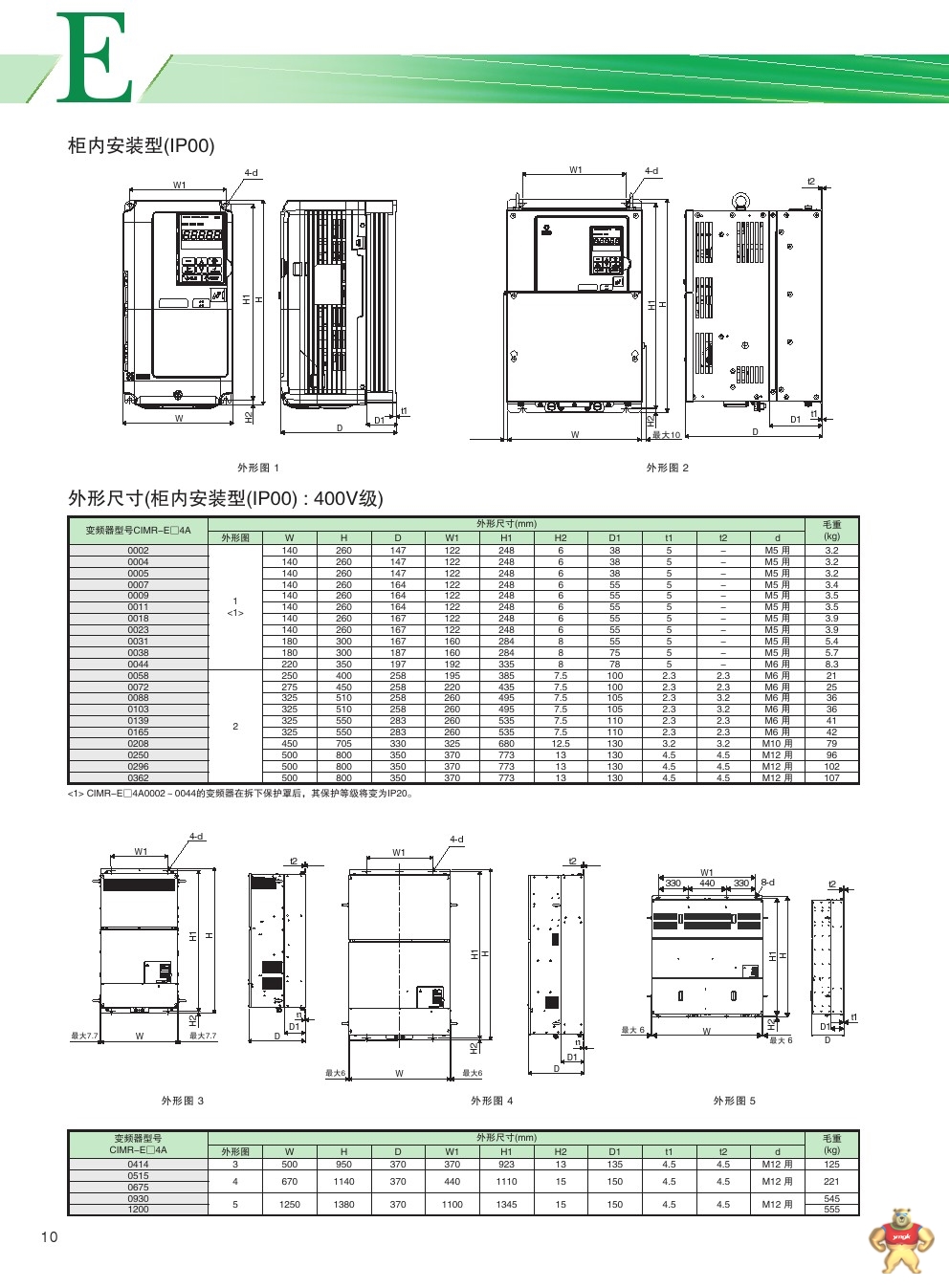

| 保护构造 | 柜内安装型(IP00) 封闭壁挂型(NEMA Type1)*6 |
||||||
