易卖工控网(www.ymgk.com)提供”上海昌日 500A交流输出电抗器 187KW三相出线电抗器 压降2.2V CXL电抗器”,产品详情:品牌/厂家:上海昌日、型号:CXL-500A/2.2V、成色:全新、货期:期货 1天内发货、保修:365天,更多产品详情就上易卖工控网。
上海昌日 500A交流输出电抗器 187KW三相出线电抗器 压降2.2V CXL电抗器
三相干式铁芯输出电抗器用在变频器与电机之间,加装输出电抗器能有效抑制变频器对PLC 编码器等其他电子设备的谐波干扰问题,另外在实际现场中变频器与电机马达之间的电缆线长度可能会比较长,加装输出电抗器后可以有效限制连接电缆中的容性充电电流,钝化变频器PWM波的电压上升率,保护电机免受异常电压波动及电流冲击的破坏,降低电机损耗,降低电机噪声
变频器主回路系统安装图
上海昌日 500A交流输出电抗器 187KW三相出线电抗器 压降2.2V CXL电抗器
187KW输出电抗器/电机专用出线电抗器生产工艺
变频器专用出线电抗器的生产工艺:先把变频器专用出线电抗器的线圈和铁芯组装成一体,然后经过预烘→真空浸漆→热烘固化这一工艺流程。
变频器专用出线电抗器采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保变频器专用出线电抗器在高温下亦能安全地无噪音地运行。
全自动绕线机图片
线包成品
装配中
产品组装中

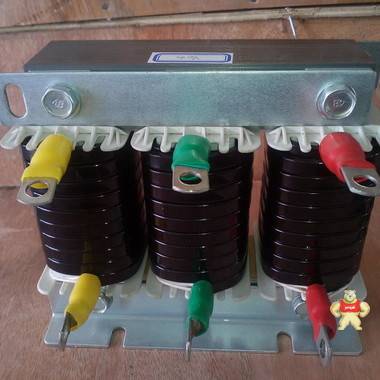

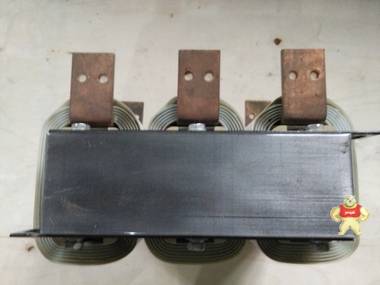

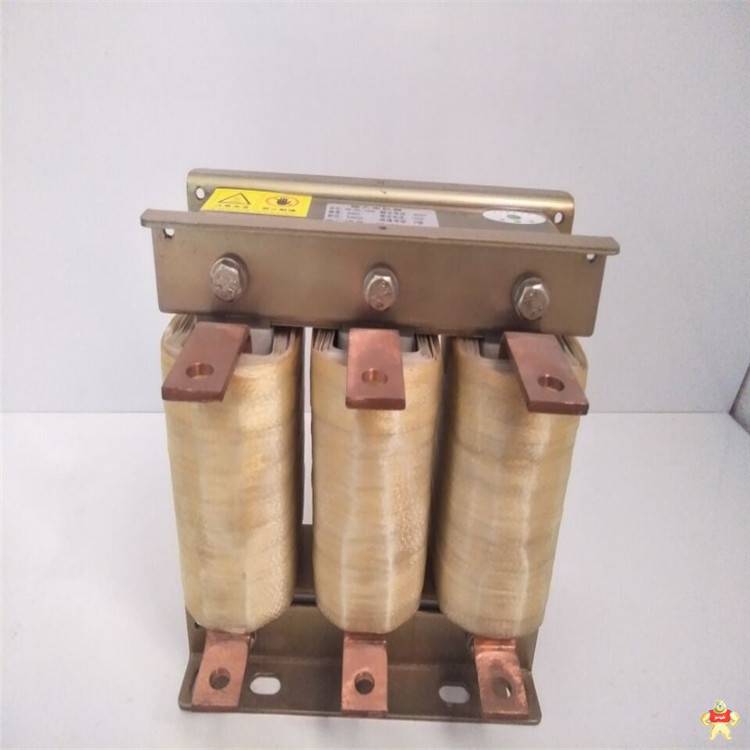

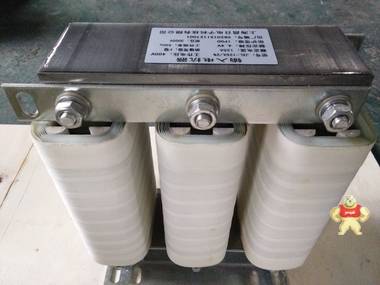

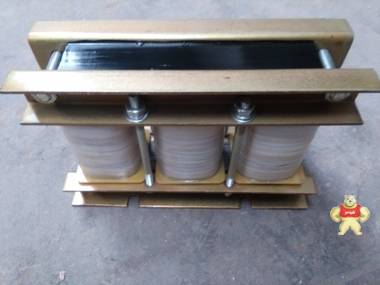

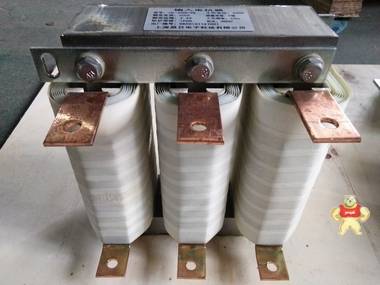

成品图
包装
输出电抗器在什么情况下安装
这个是要根据现场情况来的,线路在50m--150m之间一般是***加电抗器,但是变频器功率小于37KW时有时处于成本考虑,可以不加。但后面接对谐波比较敏感的元件***是加电抗器或滤波器,按变频器功率来配就成了,也可以致电我公司。来选配技术参数。
187KW输出电抗器/电机专用出线电抗器产品概述:
输出交流电抗器用于变频器的负载侧,电机电流流经这些电抗器。
输出交流电抗器补偿长电缆的电容性电荷反转电流,如果是长电机电缆,则可以限制电机端子的 dv/dT
187KW输出电抗器/电机专用出线电抗器附件:
铁芯--采用推荐取向硅钢片,芯柱经多个气隙分成均匀小块,气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来,铁芯端面采用高品质防锈漆喷涂工艺,解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。
绝缘--电抗器均采用真空浸漆工艺,经高温热烘固化。
采用F、H级绝缘系统,有良好的绝缘性能,整体机械强度高,防潮性能好大大提高了长期运行的可靠性。
优势--温升低,损耗小,成本低,体积小,重量轻,占用空间小,综合利用率高,便于安装。
187KW输出电抗器/电机专用出线电抗器作用:
1.降低电机的噪音,降低涡流损耗。
2.降低输入高次谐波造成的漏电流。
3.用于平滑滤波,降低瞬变电压dv/dT ,延长电机寿命。
4.保护变频器内部的功率开关器件。
187KW输出电抗器/电机专用出线电抗器技术参数表
1、额定工作电压: 380V或660V
2. 频率:50HZ/60HZ
3、额定工作电流:5A至1600A@40℃
4、抗电强度: 铁芯-绕组 3500VAC/50Hz/10mA/10s无飞弧击穿
5、绝缘电阻: 1000VDC绝缘阻值≥100MV
6、电抗器噪音: 小于65dB
7、防护等级: IP00
8、绝缘等级: F级以上
9、产品执行标准: IEC289:1987电抗器
GB10229-88电抗器(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器
上海昌日电子科技有限公司专业生产电抗器,变频器输入电抗器俗称进线电抗器,输出电抗器,出线电抗器直流电抗器各型号都备有现货, 木箱包装,保证产品运输安全可靠性。现货供应,满足您的货期需求。一台起订让您无后顾之忧,厂家直销,让利客户。期待早日合作。
