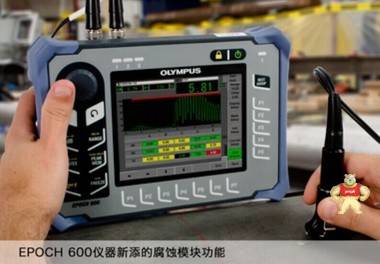

易卖工控网(www.ymgk.com)提供”EPOCH 600探伤仪”,产品详情:品牌/厂家:奥林巴斯、型号:EPOCH 600探伤仪、成色:全新、货期:期货 1天内发货、保修:365天,更多产品详情就上易卖工控网。
EPOCH 600数字式超声探伤仪将Olympus领先行业的常规探伤性能及仪器机身小巧、操作直观的高效性融合在一起。EPOCH 600探伤仪使用高效的菜单功能和快捷键访问参数,为检测人员提供了操作极为简便的高质量的缺陷检测平台。
宽屏、全VGA透反显示及正等待专利通过的数字式高动态范围接收器使得仪器屏幕在任何光线条件下都可显示稳定、清晰的A扫描图像。EPOCH 600型仪器具有两种调节参数的硬件配置:一种是旋转飞梭,另一种是位于小键盘上的浏览区域。EPOCH 600的设计符合EN12668-1标准的要求,而且具有所有标准的及可选购的缺陷探伤性能。这款仪器因其坚固耐用、符合人体工程学的设计,可以用于几乎任何检测环境,而其灵活的PerfectSquare脉冲发生器和数字式滤波性能可以完成几乎任何检测应用。
EPOCH 600型仪器既有基础探伤仪的高效能,又有Olympus最强大的全数字化超声仪器的上乘质量。这款小巧便携、操作简便的仪器配有各种动态、可靠的检测功能。鉴于仪器这种在特点方面的优化平衡,任何水平的操作人员都可使用这款强大的超声探伤仪。
EPOCH 600型仪器的设置宗旨是通过简单的基本仪器提供高水平的探伤性能。EPOCH 600型仪器的设计符合人体工程学的要求,且直观、实用,无论经验丰富还是初涉行业的检测人员都适宜使用这款探伤仪。
EPOCH 600型仪器的用户界面基于已得到行业验证的EPOCH 1000系列探伤仪。这款仪器使用简单的菜单结构进行仪器设置、校准及软件功能调整等操作,而其EPOCH品牌仪器标志性的快捷键可访问关键的检测功能,如:增益、闸门调整、屏幕冻结及文件保存。EPOCH 600型仪器的用户界面提供多种文字版本,可供任何水平的操作人员使用。
EPOCH 600型仪器可用于几乎所有检测环境,其中包括实验室工作台上的测试操作以及极端恶劣、危险的野外工程检测。EPOCH 600型仪器的旋转飞梭硬件配置符合IP66要求,浏览键区硬件配置符合IP67要求,此外,仪器还通过了极其严格的环境和可靠性标准的测试。操作人员在任何检测环境中使用这款仪器,都会对仪器的性能及耐用性信心十足。该款仪器已经通过了防振动、防撞击、在爆炸性气氛及宽泛的温度范围内使用的测试。由于EPOCH 600型仪器的电池工作时间可以超过12小时,因而成为进行远程检测的理想的解决方案。
EPOCH 600型仪器具有全VGA(640 X 480像素)分辨率的显示。EPOCH 600型仪器的横宽竖窄的面板设计优化了出现在高质量显示屏上的A扫描图像的大小及清晰度。这款仪器使用了透反技术,在光线较暗的室内使用强背光,在阳光直射的情况下使用环境光,或称假背光。在任何光线条件下,仪器的VGA屏幕都可显示极为清晰的图像。
EPOCH 600型仪器具有高品质的超声性能。EPOCH 600型仪器基于与EPOCH XT、LTC及EPOCH 1000系列仪器相同的数字式结构,提供了灵活、强大的脉冲发生与接收性能,从而满足了大多数缺陷检测应用的要求。
EPOCH 600型仪器的标准配置具有强大的缺陷探测性能,如:
• PerfectSquare可调方波脉冲发生器。
• 数字式高动态范围接收器。
• 8个100%数字式滤波器设置。
• 可以自动或手动方式在10 Hz~2000 Hz范围内调节PRF。
• 脉冲发生器电压范围为100 V~400 V。
• 波幅分辨率为±%。
• 5个自定义的数字式测量。
一般规格 | |
外型尺寸(宽 x 高 x 厚) | 236毫米x167毫米x70毫米 |
重量 | ,包括锂离子电池。 |
键区文字 | 英文、国际符号、日文、中文。 |
语言 | 英语、西班牙语、法语、德语、日语、汉语。 |
探头接口 | BNC接口,或No. 1 LEMO接口。 |
数据存储 | 机载50000个ID编码,可插拔的2 GB MicroSD卡(标准)。 |
电池类型 | 单个锂离子电池,可充电,标准型。 |
电池供电时间 | 12到13小时(锂离子电池),3小时(碱性电池)。 |
电源要求 | AC主电源:100 VAC~120 VAC、200 VAC~240 VAC,50 Hz~60 Hz。 |
显示器类型 | 全VGA(640 x 480像素)透反彩色LCD,60 Hz更新速率。 |
显示屏尺寸(宽x高,对角线) | 117毫米 X 89毫米,146毫米。 |
脉冲发生器 | |
脉冲发生器 | 可调方波 |
PRF | 10 Hz~2000 Hz,增量为10 Hz。 |
能量设置 | 100 V、200 V、300 V或400 V。 |
脉冲宽度 | 25 ns~5000 ns( MHz)可调,利用PerfectSquare技术。 |
阻尼 | 50、100、200、400 Ω。 |
接收器 | |
增益 | 0~110 dB。 |
***输入信号 | 20 V P-P。 |
接收器输入阻抗 | 400 Ω ±5%。 |
接收器带宽 | MHz~ MHz,-3 dB。 |
数字式滤波器设置 | 8个标准数字式滤波器设置:~10 MHz、~ MHz、- MHz、~4 MHz、~ MHz、~ MHz、5~15 MHz、DC-10 MHz。 |
检波 | 全波、正半波、负半波、射频波。 |
水平线性 | ±% FSW。 |
垂直线性 | % FSH,放大器精度为±1 dB。 |
抑制 | 0~80%满屏高,带有可视警告。 |
波幅测量 | 0~110%满屏高,%。 |
测量速率 | 在所有模式下,相当于PRF。 |
校准 | |
自动校准 | 声速、零位偏移。 垂直声束(第一个底面回波,或回波到回波), 角度声束(声程或者深度)。 |
检测模式 | 脉冲回波、双晶或穿透。 |
单位 | 毫米、英寸、微秒。 |
范围 | 1毫米~10160毫米。 |
声速 | 635 m/s~15240 m/s。 |
零位偏移 | 0 µs~750 µs |
显示延迟 | -59毫米~25400毫米。 |
折射角度 | 0°~85°,°。 |
闸门 | |
测量闸门 | 2个完全独立的闸门,用于波幅和渡越时间(TOF)测量。 |
闸门起点 | 在全部显示范围内可变。 |
闸门宽度 | 在从闸门起点到显示终点的范围内可变。 |
闸门高度 | 在2%~95%满屏高范围内可变。 |
报警 | 正阈值和负阈值,最小深度(闸门1和闸门2)。 |
测量 | |
测量显示位置 | 5个位置(手动或自动选择)。 |
闸门1 | 厚度、声程、投射、深度、波幅、渡越时间、最小/***深度、最小/***波幅。 |
闸门2 | 与闸门1相同。 |
回波到回波 | 标准闸门2到闸门1。 |
其他测量 | DGS/AVG的上冲值(dB)、DGS/AVG的ERS(相当于反射体大小)、AWS (D值)、抑制值。 |
DAC/TVG | 标准。 |
DAC点 | 多达50个点,110 dB动态范围。 |
曲面校正 | 用于角度声束测量的标准外径或棒材校正。 |
EP600-AWS (U8140147): AWS
EP600-TEMPLATE (U8140148):模板存储
EP600-API5UE (U8140149): API 5UE缺陷定量
EP600-XDATA (U8140150): 扩展的数据记录器文件类型
EP600-AVERAGING (U8140151): 波形平均
600-BAT-L (U8760056): 充电锂离子电池
600-BAT-AA (U8780295):碱性电池盒
EP4/CH (U8140055): 胸挂带
600-TC (U8780294): 储运箱
EPLTC-C-USB-A-6 (U8840031): 连接PC机的USB主线缆
EPLTC-C-USB-B-6 (U8840033): 连接打印机的USB从线缆
600-C-RS232-5 (U8780299): RS232通信线缆
EP1000-C-9OUT-6 (U8779017): 报警输出线缆
600-C-VGA-5 (U8780298): VGA输出线缆
MICROSD-ADP-2GB (U8779307): 2 GB microSD存储卡
