易卖工控网（www.ymgk.com）提供”OmniScan MX2探伤仪奥林巴斯”，产品详情：品牌/厂家：奥林巴斯、型号：探伤仪、成色：全新、货期：期货 3天内发货、保修：365天，更多产品详情就上易卖工控网。

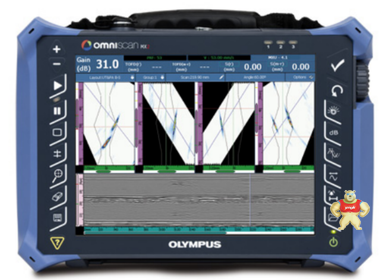

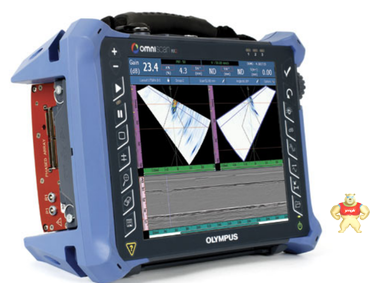

OmniScan MX2
OmniScan MX2这款第二代仪器，不仅可以与10多种相控阵和超声模块相兼容，而且还提高了检测效率：其更快的设置速度、更短的检测周期、更快地创建报告的特性保证了高级AUT的高水平应用。为NDT专家研发的这款高端、可升级的检测平台可实现真正的未来新一代的NDT检测。
OmniScan MX2这款便携式、模块化的仪器不仅具有高采集速率，而且新添了多种强大的软件功能，因此可以更为有效地进行手动和自动检测。
使用OmniScan MX2仪器，您的工作会更给力！OmniScan MX2仪器直观性极强的分步向导，可简化和加速设置过程，因此用户可快速开始进行检测。（ cm）屏幕，具有新式、独特、直观的触摸屏功能，其符合工业标准的相控阵用户界面的反应速度以及传输数据的速度比以往更快，因此，用户可以更迅速地开始进行下一个检测。
OmniScan MX2是检测解决方案的重要部分，与其它关键性组件结合在一起，可形成一个完整的检测系统。Olympus可提供完整的检测产品系列，包括：相控阵探头、扫查器、分析软件、以及各种附件。这些产品可根据具体的应用要求被整合、包装，成为可快速装配在一起的，针对某一特殊应用的解决方案包，用户在购买产品上的投资可以得到迅速的回报。此外，Olympus在世界范围内提供高质量的校准及维修服务，其精通相控阵应用的专家队伍保证了客户在需要帮助时可以得到即时的技术支持。
我们在设计OmniScan MX2仪器的过程中，考虑到了用户在相控阵技术上当前及未来投资的回报性，因此这款仪器可以装配10多种不同的Olympus模块。仪器的技术规格将会随着用户的需求，通过不断的软件更新，不断地发展完善，从而可保证用户的投资得到***的回报。
作为相控阵技术行业的领军企业，Olympus刚刚推出了一个与MX2仪器相兼容的新模块系列。
以创新型PA2模块为代表的新相控阵模块系列在很多方面提高了性能，如：
迄今为止***的相控阵和TOFD信号质量
提高了多组性能
一般硬件指标的完善
新型UT2常规超声模块具有与PA2模块的UT通道相同的技术性能，但是其UT通道是PA2模块UT通道的2倍。
| 模块 | OmniScan机载采集 | 使用TomoView控制的OmniScan | 备有分析软件 |
| UT | MXU | 带OSTV PA1 | OmniPC |
| TomoView | |||
| PA | MXU | 带OSTV PA1 | OmniPC |
| TomoView | |||
| UT2 | MXU | TomoView: TBD | OmniPC |
| TomoView | |||
| PA2 | MXU | TomoView with OSTV PA2 | OmniPC |
| TomoView |
请注意以前软件版本生成的文件可被最新发行的版本支持。
| 一般规格 | |
| 外型尺寸 （宽 x 高 x 厚） | 325 mm x 235 mm x 130 mm （ in. x in. x in.） |
| 重量 | ，不含模块，带一节电池。 |
| 数据存储 | |
| 存储设备 | SDHC卡，大多数标准USB存储装置，或快速以太网 |
| 数据文件容量 | 300 MB |
| I/O端口 | |
| USB端口 | 3个 |
| 音频报警 | 是 |
| 视频输出 | 视频输出（SVGA） |
| 以太网 | 10/100 Mbps |
| 输入/输出线缆 | |
| 编码器 | 双轴编码器线（正交、向上、向下或时钟/方向） |
| 数字输入 | 4个数字TTL输入，5 V |
| 数字输出 | 4个数字TTL输出，5 V，15 mA |
| 采集开启/关闭装置 | 远程采集启动TTL，5 V |
| 电源输出线 | 5 V，500 mA电源输出线（带短路保护） |
| 报警 | 3 TTL，5 V，15 mA |
| 模拟输出 | 2个模拟输出（12比特），±5 V，10 kΩ |
| 步速输入 | 5 V TTL步速输入 |
| 显示 | |
| 显示屏尺寸 | cm（） （对角线） |
| 分辨率 | 800 x 600像素 |
| 亮度 | 700 cd/m2 |
| 颜色数量 | 1千6百万 |
| 类型 | 薄膜晶体管液晶显示屏（TFT LCD） |
| 电源 | |
| 电池类型 | 智能锂离子电池 |
| 电池数量 | 1节或2节电池（电池舱内可容纳两个热插拔电池） |
| 电池供电时间 | 使用两节电池，最少7小时 |
| 环境指标 | |
| 工作温度范围 | -10 °C～45 °C （14 ºF～113 ºF） |
| 存储温度范围 | -20 °C～60 °C（-4 ºF～140 ºF），带电池 -20 °C～70 °C，不带电池 |
| 相对湿度 | 45 °C无冷凝条件下，***相对湿度为70 %。 |
| 侵入保护评级 | 设计符合IP66评级 |
| 防撞击评级 | 通过MIL-STD-810G |
| MX2模块的兼容性 | |
| MXU | OMNI-M2-PA32128PR |
| MXU | OMNI-M2-PA1664 |
| OMNI-M2-PA16128 | |
| OMNI-M2-PA32128 | |
| OMNI-M2-UT-2CH | |
| MXU | OMNI-M-UT-8CH |
| MXU的所有版本 | OMNI-M-PA1664 |
| OMNI-M-PA16128 | |
| OMNI-M-PA32128 | |
| OMNI-M-PA32128PR | |
| OMNI-M-PA3232 (200 V) | |
| MXU-M | OMNI-M-PA1664M |
OmniScan MX2达到或超过了ASME、AWS、API和EN规范中明确规定的对仪器和软件的最低要求。
| 一般规格 | |
| 外型尺寸 （宽 x 高 x 厚） | 226 mm x 183 mm x 40 mm （ in. x in. x in.） |
| 重量 | kg（ lb） |
| 接口 | 1个相控阵接口： Olympus PA接口 2个UT接口： LEMO 00 |
| 聚焦法则数量 | 256个 |
| 探头识别 | 自动探头识别 |
| 脉冲发生器/接收器 | |
| 孔径 | 32个晶片* |
| 晶片数量 | 128个晶片* |
| 脉冲发生器 | PA通道 | UT通道 |
| 电压 | 40 V、80 V、115 V | 95 V、175 V、340 V |
| 脉冲宽度 | 30 ns～500 ns可调， ns。 | 30 ns ～ 1000 ns范围内可调， ns。 |
| 脉冲形状 | 负方波 | 负方波 |
| 输出阻抗 | < 25 Ω | < 30 Ω |
| 接收器 | PA通道 | UT通道 |
| 增益 | 0 dB～80 dB，***输入信号为550 mVp-p（满屏高） | 0 dB～120 dB， Vp-p（满屏高） |
| 输入阻抗 | 65 Ω | 脉冲回波模式：60 Ω 脉冲发送接收模式：50 Ω |
| 系统带宽 | MHz～18 MHz（–3 dB） | MHz～28 MHz（–3 dB） |
| 声束形成 | |
| 扫查类型 | 扇形和线性 |
| 组数量 | 最多8个 |
| 数据采集 | |
| 数字化频率 | 100 MHz |
| ***脉冲速率 | 高达10 kHz（C扫描） |
| 数据处理 | PA通道 | UT通道 |
| 数据点数 | 最多8192个 | |
| 实时平均 | 2, 4, 8, 16 | 2, 4, 8, 16, 32, 64 |
| 检波 | 射频、全波、正半波和负半波 | |
| 滤波 | 3个低通、3个带通、5个高通滤波器 | 3个低通、6个带通、3个高通滤波器（TOFD配置下为8个低通滤波器） |
| 视频滤波 | 平滑（根据探头频率范围调节） | |
| 数据显示 | |
| A扫描刷新率 | 实时： 60 Hz |
| 数据同步 | |
| 根据内部时钟 | 1 Hz～10 kHz |
| 根据编码器 | 双轴： 1步～65536步 |
| 可编程的时间校正增益（TCG） | |
| 点数 | 32个： 每个聚焦法则有一条TCG曲线。 |
| 报警 | |
| 报警数量 | 3个 |
| 条件 | 闸门的任意逻辑组合 |
| 模拟输出 | 2 |
* 每个型号模块的孔径与晶片数量各不相同。当前可提供型号为16:64、16:128、32:128、32:128PR配置。
