易卖工控网(www.ymgk.com)提供”源创电气 KYN28-12中置柜 10kv 高压开关柜 超长质保”,产品详情:品牌/厂家:源创KYN型、型号:KYN28-12、成色:全新、货期:现货 1天内发货、保修:180天,更多产品详情就上易卖工控网。

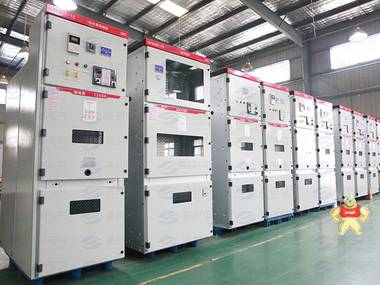

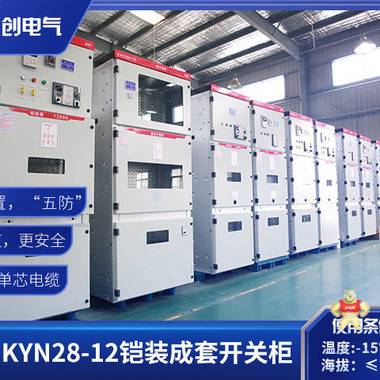

KYN28A-12(Z)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50HZ电力系统,用于接受和分配电能并对电路实行控制,保护及监测。
GB3906(3-35kV交流金属封闭开关设各)。GB/T11022(高压开关设备和控制设备标准的共用技术要求),IEC60298(额定电压lkV以上50kV及以下交流金属封闭开关设备和控制设备),DL/T404(户内交流高压开关柜订货技术条件)。
·周围空气温度:most高温度+40℃,most低温度-15℃。
·湿度条件:日平均相对湿度≤95%,日平均水蒸气压力不超过2.2kPa;
月平均相对湿度≤90%,月平均水蒸气压力不超过1.8kPa。
·海拔高度:3000m及以下。
·地震烈度:不超过8度。
·周围空气不受腐蚀性或可燃气体、水蒸气等明显污染。
·无经常性的剧烈振动场所。
·在超过GB3906规定的正常的环境条件下使用时,由用户和制造厂商协商。
项目 |
|
| 单位 | 数据 |
额定电压 |
|
| kV | 3.6、7.2、12 |
额定频率 |
|
| Hz | 50 |
断路器额定电流 |
|
| A | 630、1250、1600、2000、2500、3150 |
开关设备额定电流 |
|
| A | 630、1250、1600、2000、2500、3150 |
额定短时耐受电流(4s) |
|
| kA | 16、20、25、31.5、40 |
额定峰值耐受电流(峰值) |
|
| kA | 40、50、63、80、100 |
额定短路开断电流 |
|
| kA | 16、20、25、31.5、40 |
额定短路关合电流(峰值) |
|
| kA | 40、50、63、80、100 |
额定绝缘水平 | 1min频耐受电压 | 极间、极对地间 | kV | 24、32、42 |
断口间 | kV | 24、32、48 | ||
雷电冲击耐受电压(峰值) | 极间、极对地间 | kV | 40、60、75 | |
断口间 | kV | 46、70、85 | ||
防护等级 | 外光为IP4X、隔空间、断路器室门打开时为IP2X |

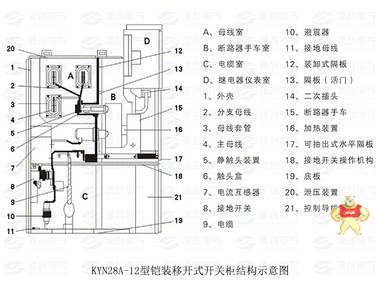

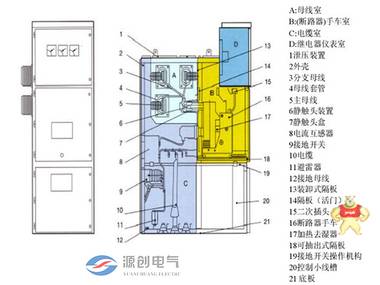

·开关设备结构见图1。
·完全金属铠装,组装式结构,组合方案广。
·柜体选用进口的敷铝锌薄钢板,经CNC机床加工,采用先进的多重折边工艺,用拉铆螺母、高强度螺栓联接,且精度高、抗腐蚀、重量轻、强度高、零件通用性强。
·可配装国产的ZN63A-12系列或进口VD4系列真空断路器,适用性广、可靠性高、实现长年免维护。
·手车设工作、试验位置,各位置均有定位和显示装置,安全可靠。
·各类手车按模数积木式变化,保证同规格车可自由互换,不同规格车absolutely不能进入。
·由专用运载车运送手车,操作轻便、灵活。
·电缆室可安装多达9根单芯电缆。
·高可靠的联锁装置,完全满足“五防”要求。
·各高压室均有泄压通道,确保人身安全。
·面门装有观察窗,可观察室内元件工作状态。
A、母线室
B、断路器手车室
C、电缆室
D、继电器仪表室
1、外壳
2、分支母线
3、母线套管
4、主母线
5、静触头装置
6、触头盒
7、电流互感器
8、接地开关
9.电缆
10、避震器
11、接地母线
12、装卸式隔板
13、隔板(活门)
14、二次插头
15、断路器手车
16、加热装置
1 7、可抽出式水平隔板
1 8、接地开关操作机构
1 9、底板
20、泄压装置
21、控制导线槽
高度B |
| 2300(2200)( mm) |
高度A | 分支小母线额定电流达到1250A,热稳定电流40kA | 800( mm) |
分支小母线额定电流1600A以上 | 1000(mm) | |
高度C | 电缆进出线 | 1500( mm) |
架空进出线 | 1660( mm) |
