潜水射流曝气机现场安装效果图及电线接法；QSB7.5自吸式潜水射流式曝气机采用不锈钢喇叭口；射流式潜水曝气机运行故障排除方法

易卖工控网（www.ymgk.com）提供”潜水射流曝气机现场安装效果图及电线接法；QSB7.5自吸式潜水射流式曝气机采用不锈钢喇叭口；射流式潜水曝气机运行故障排除方法”，产品详情：品牌/厂家：中德、型号：QSB7.5、成色：全新、货期：现货 1天内发货、保修：360天，更多产品详情就上易卖工控网。

南京中德环保自吸式潜水射流曝气机QSB0.75
潜水曝气机用于污水处理厂的曝气池，曝气沉砂池，也可用于小型污水处理装置，工业废水处理和养鱼增氧池。通过潜水泵产生的水流经过喷嘴形成高速水流,在喷嘴周围形成负压吸入空气,经混合室与水流混合,

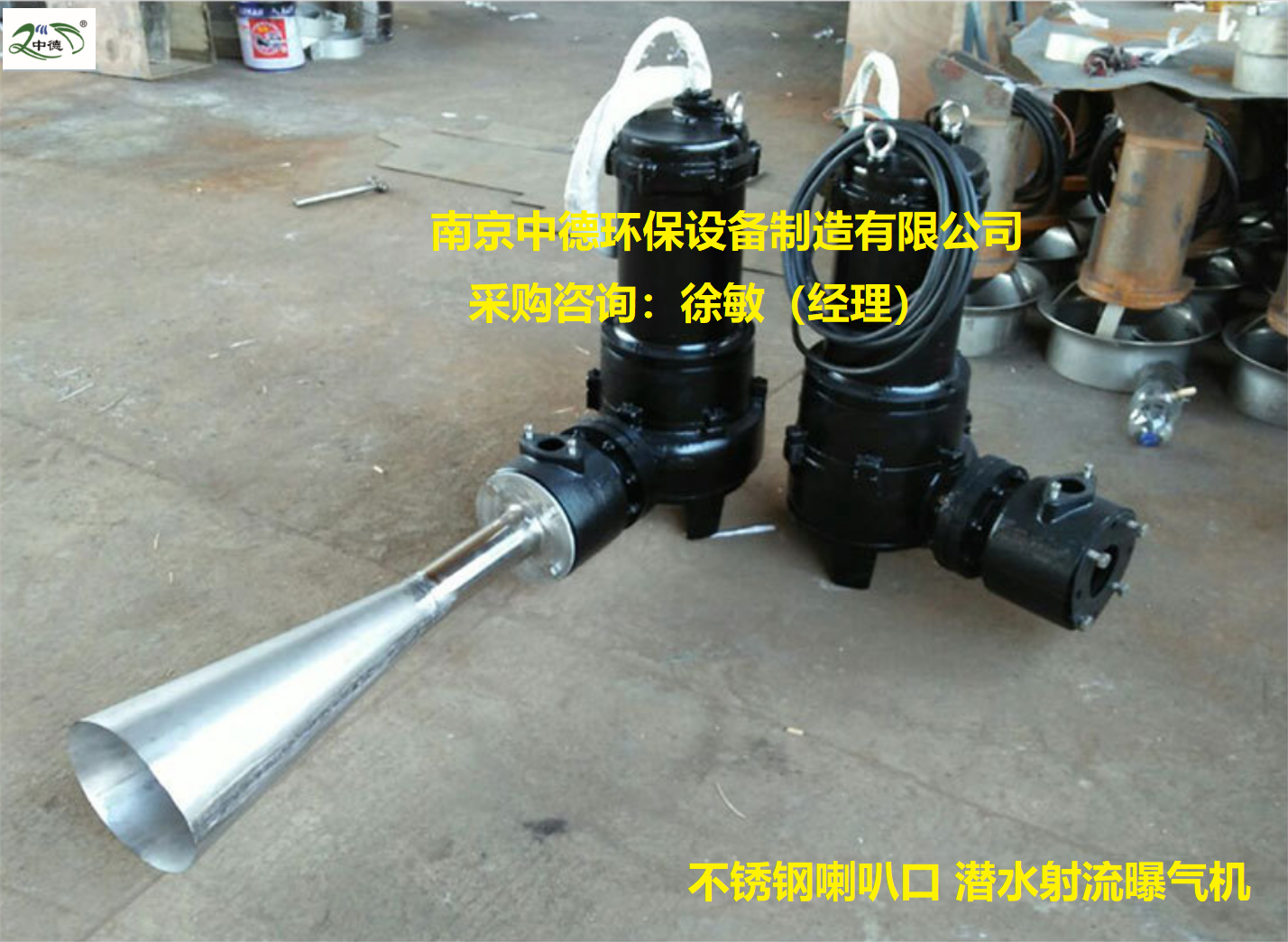

QSB型射流曝气机在喇叭形的扩散管内产生水气混合流,高速喷射而出,夹带许多气泡的水流在较大面积和深度的水域内涡旋搅拌,完成曝气,并且其轴功率不随潜没深度的变化而变化,进气量可以调节。正因为如此,射流式曝气机可以在水位变化较大的池中应用。
潜水射流曝气机特点、构造及工作原理
1、JA型射流曝气机特点
（1） 结构紧凑，占地面积小，安装方便。
（2） 除吸气口外，其余部分潜入水中，噪音小。
（3） 吸入空气多，产生气泡多而细，溶氧率高。
（4） 无需提供气源，省去鼓风机，工程投资少。
（5） 采用技术，叶轮采用无堵塞设计，运行安全可靠。

2、构自吸式潜水射流曝气机造及工作原理
（1） 潜水射流式曝气机的曝气结构和进水结构合为一体，曝气为圆周方向均匀扩散。
（2） 潜水射流式曝气机由潜水排污泵，混合室，底座等构成。曝气为单一方向扇形扩散。
（3） 潜水曝气机均有进气管和消音器。
二、耦合式潜水射流曝气机结构
1. 喷嘴; 2. 吸气室; 3. 喉管; 4. 扩散管; 5. 尾管
自吸式潜水射流曝气机QSB0.75
潜水射流曝气机性能参数

注：表中进气量及增氧能力是在标准试验条件下（20°C水温，气压101.325kPa），曝气机潜水深度3m，试验介质为清水。在中度污水中，增气能力可按系数0.85作为设计依据。



潜水射流曝气机电线接法

四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）

七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）

潜水射流曝气机注意事项

1、设备起吊时禁止直接起吊电缆或用电缆起吊其他重物。在搬运或悬挂潜水曝气机可用带钩的链条钩在卸扣或上盖的吊环上。

2、电缆端部严禁浸入水中。

3、所有设备的外壳应可靠接地，以防止发生触电事故。

4、移动式射流曝气机由于工作原理，大浸入深度应不超过规定值。

5、潜水曝气机不能放在污水入口处，当底盘放在泥地或浮沙上，潜水曝气机由于震动产生下陷，在这种情况下，建议将曝气机悬置起来或放在一个较大的底板上。

6、当气温降至0℃以下时，若潜水曝气机仍正常运转可继续使用，否则应吊起

置于通风干燥处，并注意防冻。自吸式潜水射流曝气机QSB0.75

潜水射流曝气机现场安装效果图

潜水射流曝气机故障排除方法
单相射流曝气机故障现象
原因分析
排除方法

动力设备

超负荷
1、进水池不符合要求

2、潜水曝气机的叶片绕有杂物

3、潜水曝气机的叶片与导叶发

生摩擦

4、潜水曝气机的转速超过规定值
1、改善进水条件

2、清除杂物，用水清洗

3、检查叶片磨损情况，重新调整安

装

4、调整原动机，使其符合额定转速

曝气量减

少或不曝

气
1、潜水曝气机的潜入深度过深

2、叶轮叶片外圆磨损，或叶片部

分击坏

3、潜水曝气机转向错了

4、叶轮松了

5、潜水曝气机有杂质堵塞
1、提高潜水曝气机

2、更换叶轮

3、纠正旋转方向

4、紧固螺钉

5、清除杂物，用水清除

运行有杂

音或震动
1、潜水曝气机的装置基础不够牢

固或螺钉螺母松动

2、叶轮与导叶发生摩擦

3、叶轮螺钉松动或叶片部分损坏

4、进水状态不稳定

5、潜水曝气机有杂质堵塞
1、加固基础，拧紧螺钉

2、检查中心和间隙

3、紧定螺钉或更换叶轮

4、调整进水状态

5、清除杂物，用水清洗

潜水曝气

机不能启

动或熔丝

熔断
1、绕组、接头或电缆断路

2、潜水曝气机堵塞

3、漏电或漏水

4、短路
1、用欧姆表检查

2、切断电源，清除杂物

3、检查绝缘，低于规定值，

进行烘干

4.检查维修后使用

潜水曝气

机起动后，

断路器过

载器断开
1、电压低

2、电压高

3、电机接线不对或接头混淆

4、控制柜电器故障
1、暂时不使用或因为线路过长

引起的降压

2、装变压器，将电压调至规定值

3、调整接线和接头

4、检查并更换电器件
南京中德环保设备制造有限公司
选购咨询：18913960189 徐敏（经理）
