了解一下不同天线雷达物位计的选择与应用

2019-12-17 浏览量:29

点击分享到微信
  易卖工控网12月17日讯,天线作为雷达物位计的眼睛,其形状必须适合电磁波的物理特性。天线的外形,决定雷达波的聚焦和灵敏度,就如同麦克风的灵敏度一样。因此,不同天线的雷达物位计的适用环境也有所不同。这就要求我们,在选型时,根据应用工况的不同特点,选择相应天线的雷达物位计。下面,具体介绍下不同天线雷达物位计的选择与应用。
了解一下不同天线雷达物位计的选择与应用

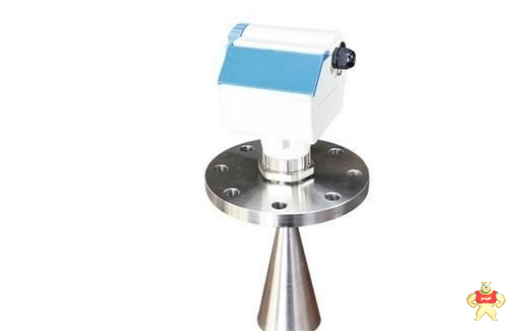

  Rada-22高频脉冲雷达料位计

  1、法兰下置型天线适用于高温介质、腐蚀性介质或不能在顶部安装的测量环境。

  2、杆式天线的安装法兰尺寸小,化学稳定性很好,易清洗,对冷凝水的粘附不敏感,特别适合于测量腐蚀性介质,工作压力可达16bar,被测介质的温度可达200℃。其发射角较大,信噪比小,常用测量条件较好的槽罐及用于腐蚀性介质的测量。

  3、喇叭口天线聚焦特性较好,可适用于绝大多数场合。工作压力可达64bar(1bar=100kPa)。如果采用相应的冷却措施,被测介质的温度可达1000℃。在现场许多存储罐和反应槽选用此类型天线,但不适用于腐蚀性介质的测量。

  4、槽、罐比较高时,宜选用抛物面天线,因其聚集性好。

  5、外壳的材质:铝壳仪表不耐碱的腐蚀,在这种场合尽量选用塑料的。

  6、安装套管的天线:套管对雷达波具有聚焦作用。当介质介电常数较低(1.6~3)或液面产生持续涡流或容器内装置造成假反射时,可选该类表。天线装在导波管中或旁通管中,套管会对运行时间产生影响(取决于套管内径),所以要将套管的内径输入电子部件,以对运行时间的变化进行补偿。另外要求被测介质的流动性比较好,不易形成挂料。

  以上就是关于了解一下不同天线雷达物位计的选择与应用的相关内容介绍,更多仪器仪表相关信息请访问:工控网(https://www.ymgk.com)
文章图片来源于网络
