了解一下MNS系列低压配电屏结构原理

2019-11-05 浏览量:145

点击分享到微信
  易卖工控网11月5日讯,低压配电屏又叫低压开关屏或配电柜,它是将低压电路所需的开关设备、测量仪表、保护装置和辅助设备等,按一定的接线方案安装在金属柜内构成的一种组合式电器设备,用以进行控制、保护、计量、分配和监视等。适用于额定工作电压不超过4000V低压配电系统中的动力、配电、照明配电之用。低压配电屏是电厂里应用最广的低压成套装置,下面介绍一下ABB生产的MNS系列低压配电屏的结构原理。

  MNS系列低压配电屏,是经过形式试验的组合式低压开关柜(简称TTA),整体外观和结构如图1和图2所示。
了解一下MNS系列低压配电屏结构原理
  图1MNS型配电盘整体外观图
了解一下MNS系列低压配电屏结构原理
  图2MNS型配电盘结构图

  配电柜框架

  开关柜由独立的单柜通过螺栓连接成一体,框体如图3所示。柜体的底部由前后面以3毫米覆铝锌的钢片牢固焊接板组合制成,每一个配电柜均通过把水平与垂直的C型骨架用螺拴精确拼接而成,利用拴接和压板设计形成一个牢固的结构。C型骨架根据德国工业标准43660间隔25毫米冲孔,以2毫米厚高强度、不锈覆铝锌钢板制成。所有的框架部件以螺纹成型自攻螺丝锁紧,配电柜框架为模块式设计,仅改变隔室分隔板的位置即可随意摆列功能单元,顶部骨架带有吊耳。
了解一下MNS系列低压配电屏结构原理
  图3配电盘的框架

  母线

  铜质母线根据德国工业标准制造而成,开关柜后部的独立母线室内可安装3相或4相水平母线,MNS可以使用安装在这一母线隔室上下两层的两个母线系统,配电盘母线如图4所示。
了解一下MNS系列低压配电屏结构原理
  图4配电盘母线

  MNS母线系统具有一个独特的设计,使用涂有ESLOK(一种乐泰型化合物)的螺栓、圆锥形弹簧垫圈以及螺纹板,利用扭矩扳手拉紧,此设计已通过免维护认证,并同样适用于在现场完成的互连,所有母线的连接均从开关柜的正面操作。

  母线分为主母线和配电母线,主母线布置在开关柜的背部(母线小室内),可分为上下两层。双层主母线系统分别布置在上、下两层;单层主母线系统布置在上层或下层;主母线单联、串联、并联均可;母线材质为铜(Cu),截面积为30*10mm,40*10mm,60*10mm三种规格。配电母线用于功能单元组件与母线之间的连接,配电母线(垂直母线)分布在母线小室内,母线材质为铜(Cu),单根直角型铜牌,其截面为L型50*30*5mm。

  多功能分隔板

  配电母线(直角型铜排)安装在绝缘多功能分隔板中,同整个母线一起,无需另外增加隔板即可达到抗电击防护等级(IP20)的要求,多功能分隔板如图5所示。
了解一下MNS系列低压配电屏结构原理

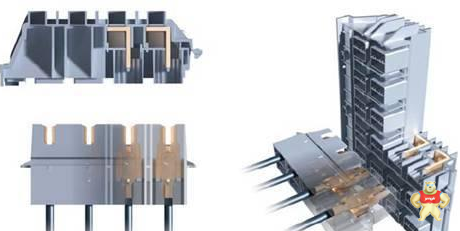

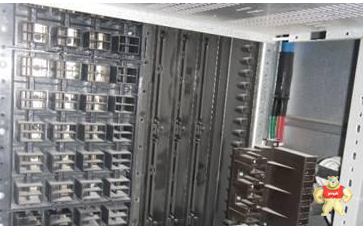

  图5配电盘分隔板

  多功能分隔板有抗故障电弧性能,也作为装置小室和母线小室的隔离。可有效隔离故障电弧,防止手指误插入(IP20),具有绝缘、隔离、自熄、阻燃、熄弧、灭弧的作用。

  转接件

  转接件单元方便了垂直配电母线的水平配电,使4或2个出线功能单元可以紧密在排列在电柜的同一个水平位置内,从而优化了开关柜内可利用的空间。四回路转接件的额定电流为每个回路45A,两回路为每回路63A。转接件单元已预留了出线电缆,可在电缆室中接外部出线。转接件单元有3极和4极两种规格,每一个功能单元有20个辅助端子。

  一次插接件

  一次接插件是一个精确设计的部件,每一个触点在制造过程中均经过功能和压力测试,然后将制造日期和触点压力与序列号一道,刻在触点组件上。一次插件为镀锡,额定电流为250A。根据现场电缆尺寸的不同,其线鼻子将有差异。每个一次插件都有插件保护盖,确保在与配电母线接触之前触点完全隔离,如图6所示。
了解一下MNS系列低压配电屏结构原理
  图6抽屉一次插接件示意图

  电缆接线

  进、出线电缆和控制线接线位置位于电缆小室的右侧电缆安装导轨上,主回路端子位于其后部,控制线端子位于其前方45°方向上。控制线端子的接线可用螺丝或插入式线鼻子连接,或者用端子连接。主回路端子小于63A的抽出式组件,转接件上配有PE端子。

  抽屉

  MNS开关柜的模块化设计是基于25毫米的模数孔的(根据德国工业标准436600);该模数以字母E表示,即E=25mm。8E抽屉的高度为8x25mm=200mm。组件规格为:8E/4、8E/2、8E、16E、24E等等,如图7所示。
了解一下MNS系列低压配电屏结构原理

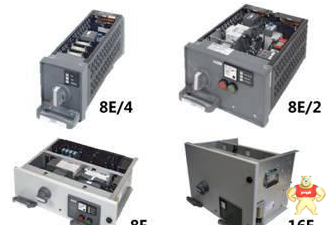

  图7各种规格尺寸抽屉示意图

  以上就是关于了解一下MNS系列低压配电屏结构原理的相关内容介绍,更多电气安装相关信息请访问:工控网(https://www.ymgk.com)
