行程开关如何控制正反转停止电路

2019-10-28 浏览量:203

点击分享到微信
  易卖工控网10月28日讯,行程开关如何控制正反转停止电路?
行程开关如何控制正反转停止电路

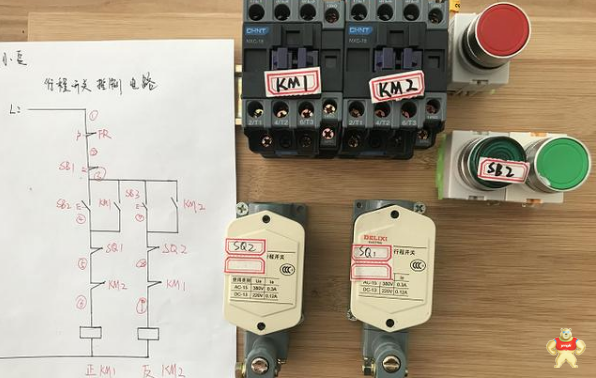

  行程开关控制电机正反转的停止电路,我们看图纸零线进接触器的线圈A1,然后火线进停止按钮常闭。
行程开关如何控制正反转停止电路

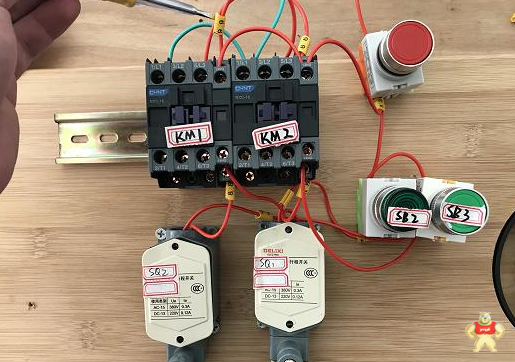

  3号线:大看是不有4根,一根进SB2常开,一根进SB3常开。一根进KM1常开;一根进KM2常开。四根对吧!如何根据电路图实物接线,首先知道有几根线。
行程开关如何控制正反转停止电路

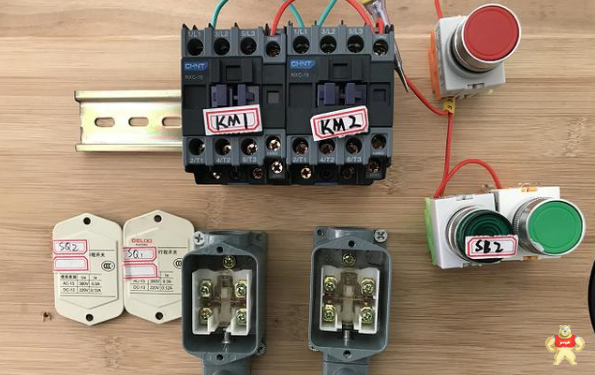

  4号线:大家看SB2按钮常开出来进行程开关的常闭。然后还有一根去KM1常开。自锁线。
行程开关如何控制正反转停止电路

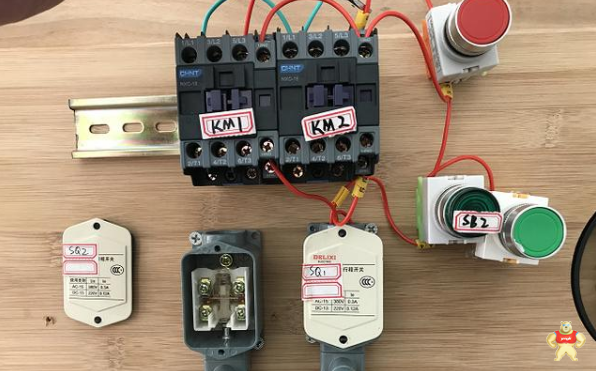

  5号线:行程开关的常闭出来就是5号线进KM2常闭触点,6号线:KM2常闭出来就是6号线进KM1线圈。
行程开关如何控制正反转停止电路

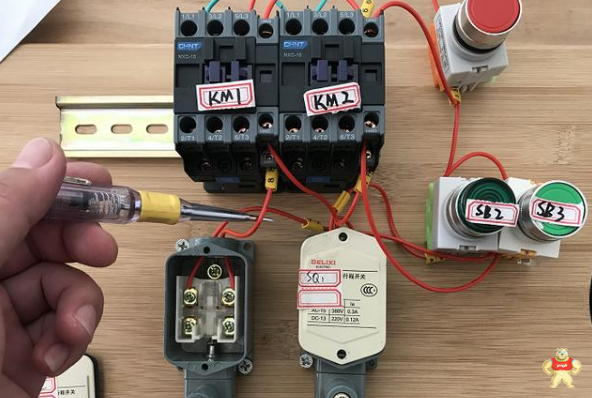

  7号线:SB3按钮出来的线,进SQ的常闭,串常闭就是实现停止作用。
行程开关如何控制正反转停止电路
  8号线:行程开关的常闭出来8号线,进KM1常闭,互锁作用。
行程开关如何控制正反转停止电路
  9号线:KM1常闭出来的就是9号线,进KM2的线圈,这就是完整电路大家看接线流程。
