施耐德控制继电器工作原理以及应用分析

2019-10-08 浏览量:41

点击分享到微信
  易卖工控网10月8日讯,施耐德控制继电器工作原理以及应用分析。

  一、介绍

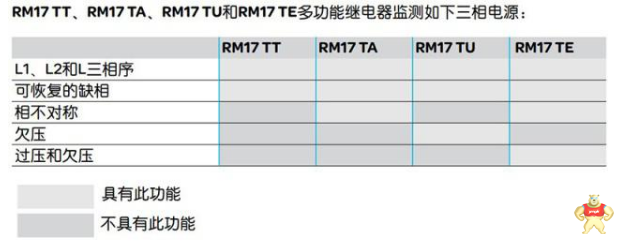

  此类施耐德继电器是属于多功能三相电源控制继电器,主要就是起到可以测量不同额定的三相电压参数值的作用,范围是为交流AC208V至480V。同时还能够测量自身的RMS电压值,采用了密封盖防止错误设定措施,并且控制状态是通过LED指示灯进行反馈,可利用导轨进行安装使用。而这种施耐德控制继电器的型号与测量功能具体情况如下图所示:
施耐德控制继电器工作原理以及应用分析
  二、应用说明

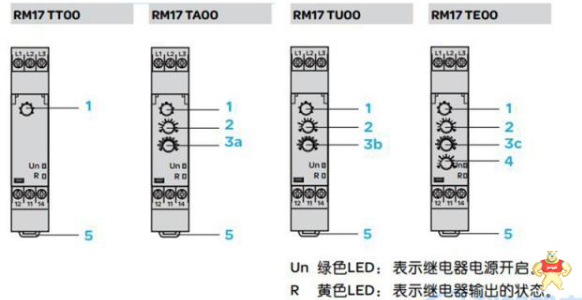

  控制继电器可以应用于移动设备的控制其中包含了现场的设备、农用设备以及冷冻车等,并且还加装了人身安全保护措施防止设备反向运转(如起重、电梯、扶梯以及运输等)。施耐德控制继电器在三相电源控制方面也颇为灵敏,同时可以防止传动负载缺相的危险事故发生,采用了正常/紧急电源开关。施耐德控制继电器外观结构具体说明如下图所示可根据序号依次对应参数:
施耐德控制继电器工作原理以及应用分析
  1、电压范围选择开关(208、220、380、400、415、400和480V);

  2、调整延时的电位计Tt;

  3a、设置相不对称门限值的电位计Asy;

  3b、设置欠压的电位计<U;

  3c、设置欠压/过压的电位计△U;

  4、设置相对不称门限值的电位计Asy;

  5、把设备卡安装在35毫米的导轨上的弹片。

  三、型号规格

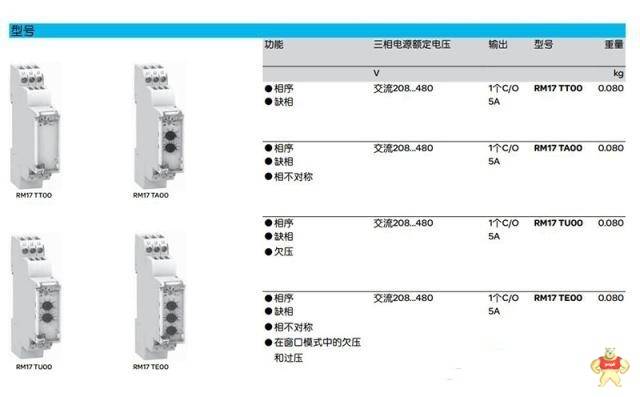

  施耐德控制继电器型号规格具体情况如下图所示:
施耐德控制继电器工作原理以及应用分析
  四、技术参数

  1、符合标准:NFEN60255-6与IEC606255-6;

  2、产品认证:CCC、UL、CSA、GL、C-Tick、GOST;

  3、贮存环境温度要求(℃):-40到+70;

  4、设备工作温度要求(℃):-20到+50;

  5、控制继电器壳体与端子板防护等级:IP30与IP20;

  6、额定绝缘电压:400V;

  7、绝缘电阻:>500兆欧、直流500V;

  8、耐振性和抗冲击能力:0.035mmfrom10..150Hz与5gn;

  9、污染等级与过压类别:III与3;

  10、绝缘测试的测试电压:介电测试(KV)2、交流AC50Hz、1min,冲击波4(1.2/50μs)KV。

  五、电路与接线图

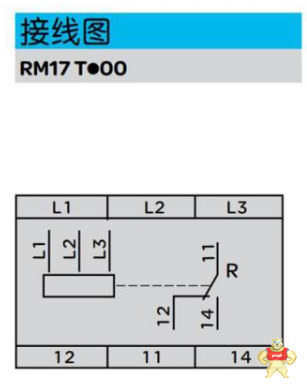

  施耐德控制继电器电路与接线图具体如下图所示:
施耐德控制继电器工作原理以及应用分析
  六、工作原理

  施耐德控制继电器在监测三相电源时的工作原理:L1、L2、L3的正确相序,当出现缺相的时候包括电压恢复的情况,要是发生欠压的时电源电压参数值Un的-2%到20%,过压时电源电压数值Un是2%到20%,相不对称时的电源电压值Un的5%到15%,是通过LED指示灯来进行发出故障信号。

  施耐德控制继电器电压选择开关,可以把开关设定成是三相电压Un,同时能够在设备加电的情况下才考虑该开关的位置,而且在对设备进行操控的过程中要错误的改变了开关位置,那么这个时候的所有LED指示灯都会发生闪烁现象进行报警,不过设备任然会根据位置出现变化前的设定电压来进行操作,要是设置电位器又恢复到正常位置时发光的二极管也会跟着回到正常工作状态。

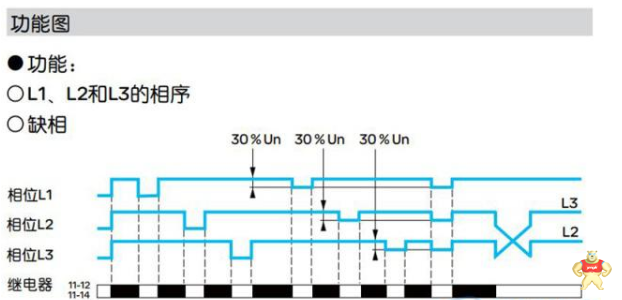

  带有电压恢复的相位控制继电器工作原理:可以对自身进行电源电压的测量与监测,其中都包含了三相的相序是否正常,以及三相中是不是出现了缺相测量值是在小于0.7xUn,要是发生相序不正常或是缺相故障那么施耐德控制继电器就会立马断开,同样在设备加电的工作状态下检测到了故障也会保持断开状态。下面是一张继电器功能图:
施耐德控制继电器工作原理以及应用分析
  七、安装尺寸图

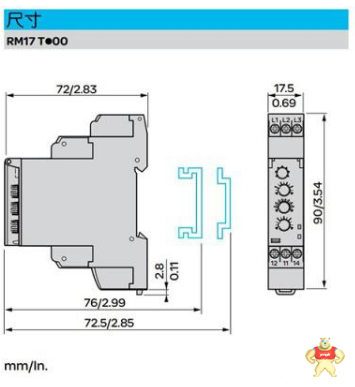

  施耐德控制继电器安装尺寸如下图所示:
施耐德控制继电器工作原理以及应用分析
  以上就是关于施耐德控制继电器工作原理以及应用分析的相关内容介绍,更多低压控制相关信息请访问:易卖工控(https://www.ymgk.com)
