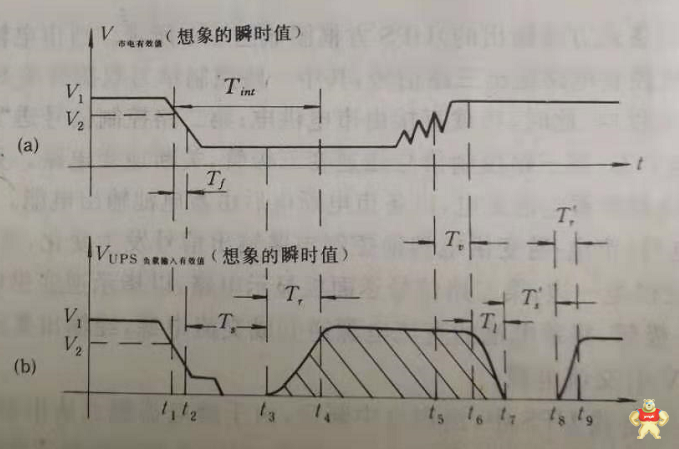

UPS电源负载电路输入端的电压有效值(想象的一种有效值瞬时值),其中不带阴影部分为市电供时间的电压有效值,阴影部分为逆变供电时负载输入端的有效值。在t=0时,UPS以市电供电,当t=t1时,市电下降到允许最低的市电电压V2,UPS内的市电检测及转换控制电路立即作出反映,从市电降到V2以下,到
ups电源内的市电-逆变转换控制电路在t2时刻发出信号让切换元件开始动作,需要一定的时间,这段时间称作市电不正常反应时间,记作Tf,目前UPS电源的市电不正常概念往往指市电断电、欠压、过压、畸变等,一些较低档的UPS只有其中的一种或几种要求,图中以欠压进行说明,目前常采用市电过零时间超过给定时间的方法进行市电断电或欠压快速检测,用一般的整流滤波测电压的方法不能满足快速检测要求。
转换时间的定义是:从UPS电源内的转换控制电路发出信号,到逆变输出真正接到UPS电源负载的输入端的时间,称作转换时间,记作Ts,小型离线式(又称后备式)UPS电源一般采用快速
继电器作切换元件,触点动作时间为2~4ms,为缩短转换时间Ts,在较高档一些的UPS电源中采用双向可控硅,或双向可硅与继电器触点并联的静态式开关(staticswitch)作切换元件,当然采用在线式UPS更是一种行之有效的方法。
恢复时间的定义是:从UPS电源切换到逆变供电开始,到UPS的逆变输出达到额定输出电压的90%所需要的时间,记作T,恢复时间存在的原因是:
1)负载的阻容特性,蓄电池、
变压器、逆变元件的内阻等
2)逆变输出与市电相位不同步。
3)缓恢复电路。
为缩短T,应选用容量大、质量好、能瞬时放出大电流的蓄电池,减小滤波元件参数,选用能较好通过方波电压(对方波输出UPS而言)、内阻小的变压器,逆变元件选用开关速度快、饱和压降低的元件,对于第2点,在一些容量较大的UPS电源,采用了市电同步电路,对于第3)点,是UPS设计人员有意设计的电路,其作用是控制UPS逆变输出电压按示定的规律上升,防止过大的冲击电流烧坏UPS的逆变元件。
实际上已恢复正常,UPS电源应切换到市电供电状态,但UPS并不急手作出反应,而要等待一段时间,到t6时刻再发出切换到市电的控制信号,这段时间称为除抖动及同步时间,记作Tu,UPS留有除抖动及同步时间T的原因是:市电恢复正常的操作往往是市电合闸操作,从闸刀刚接通的瞬间到接通完毕这段时间,由于闸刀的机械抖动,市电极不稳定,在0~220V范围内无规则地变化,若UPS无除抖动电路,则在合瞬间,UPS电源在市电与逆变状态之间不断变化,这种来回频繁的跳动极易烧坏UPS,并且在UPS电源的负载上获得的供电质量很差,动及同步时间Tu.的另一个原因是:有些UPS设有市电同步电路,当市电恢复正常时,首先应将UPS内的逆变输出频率和相位与市电同步,然后再将UPS切换到市电供电状态,即同步切换,这样可减小冲击电流,缩小供电中断时间。
