易卖工控网7月12日讯，首先从最基础的plc快速入门4点常识开始，这也是之前讲过的plc学习快速入门技巧。

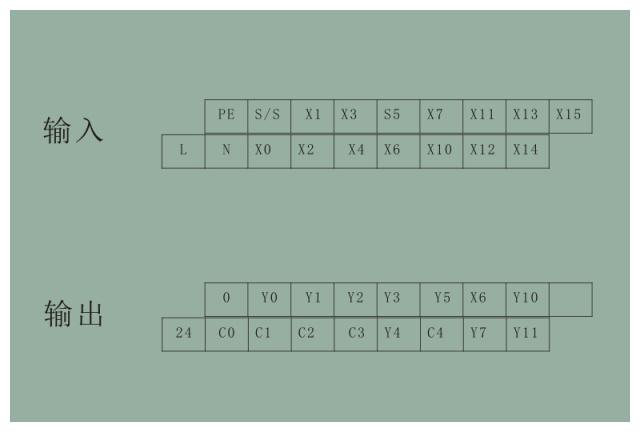

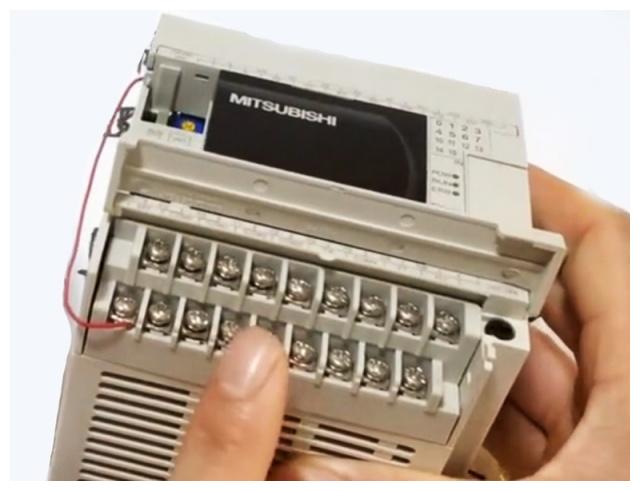

　　plc输入端口、输出端口和通道指示灯的基本认识。我们来了解一下输入端口，一般在上侧接的是输入信号，每一个输入端口对应一个通道，相对应的右侧，每一个通道都对应了一个通道指示灯，用来表示信号的输入是否正常。 　　下方为plc输出通道，plc输出通道可以接交流接触器或者中间继电器，用来接负载，每一个输出通道都对应了一个指示灯，用来表示plc输出信号是否正常，来看一下，上面的输入对应plc的输入，输出对应plc的输出。我们可以看到plc的工作是需要电源的，火线、零线地线，工作电源。这个s/s注意，这个是输入信号的公共端，plc的输入信号是需要电源的，一般情况下s/s信号电源的公共端，为24伏的，是输入端。

　　来看一下输出端。plc一般都自带24伏的电源输出，可以看到24伏、零伏，plc的输入信号，这个电源的公共端我们既可以使用plc自带的这个24伏也可以使用外供的开关电源来提供，24伏的中路电源都是可以的。接线的时候一定要分清楚工作电源和信号电源，这是plc的第1点认识。 　　第2点，常用的plc逻辑符号，首先输入继电器，我们通常用X表示输入继电器，输出继电器我们通常用Y来表示，辅助继电器通常用M来表示。T定时器、C计数器和S状态继电器在plc编程的内部，这个是第2点常用的plc逻辑符号。

　　第3点，plc的输入。plc的输入信号可以是开关量信号，也可以是模拟量信号，开关量信号是用的最多的，开关量信号就是类似于通断的信号。平时的接近开关，压力开关，行程开关等等，都是开关量的信号。

　　这些类似于通断的信号我们可以直接接在plc的输入端口上面，模拟量信号也是可以的，模拟量信号可以分为模拟量电流信号和电压信号，标准的信号为4-20mA或者1-5V，当然也有0-20毫安或者0-10伏的，有的自带模拟量的端口，有的没有模拟量。一般的设备有远传压力表，压力变速器，温度变速器等等，都是模拟量的信号，这个是plc输入信号的两种类型。 　　第4点。plc的输出触电容量或者叫电流有限，就是说，它用来来做一个过渡，大功率的设备接到交流接触器上面，交流接触器的线圈接在plc的输出端口上面，这样来做一个过渡，这个就是输出、触点容量和电流有限的意义。

　　欲速则不达，任何违背学习和记忆规律的方法都是不可取的。Plc学习要讲究循序渐进，扎实基础，厚积薄发，后期深度学习才能如鱼得水，运用自如。以上就是关于“下面来看一下第4点。plc的输出触电容量或者叫电流有限，就是说，它用来来做一个过渡，大功率的设备接到交流接触器上面，交流接触器的线圈接在plc的输出端口上面，这样来做一个过渡，这个就是输出、触点容量和电流有限的意义。

　　欲速则不达，任何违背学习和记忆规律的方法都是不可取的。Plc学习要讲究循序渐进，扎实基础，厚积薄发，后期深度学习才能如鱼得水，运用自如。”的相关内容介绍。
