配电用断路器的选择方法

2019-04-29 浏览量:14

点击分享到微信

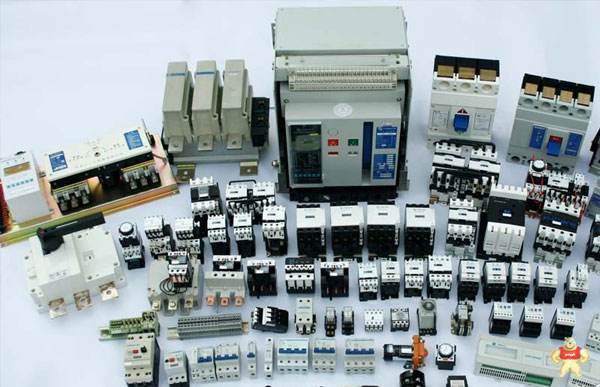

  作为配电用的低压断路器,在选择时主要有如下几个方面内容:

  首先、要根据工作场所,满足其型式及技术参数的要求;

  其次、在初步确定好断路器的品种、规格后,还要考虑它与上下级电器坐在保护特性方面的协调配合,从总体上满足对选择性保护的要求;

  最后、要进行逐项验算和选定。

  断路器脱扣特性分为A、B、C、D、K等几种,各自的含义如下: A型脱扣特性:脱扣电流为(2~3)In,适用于保护半导体电子线路,带小功率电源变压器的测量线路,或线路长且短路电流小的系统; B型脱扣特性:脱扣电流为(3~5)In,适用于住户配电系统,家用电器的保护和人身安全保护; C型脱扣特性:脱扣电流为(5~10)In,适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路; D型脱扣特性:脱扣电流为(10~20)In,适用于保护具有很高冲击电流的设备,如变压器、电磁阀等; K型脱扣特性:具备1.2倍热脱扣动作电流和8~14倍磁脱扣动作范围,适用于保护电动机线路设备,有较高的抗冲击电流能力。

  空气开关在家庭供电中作总电源保护开关或分支线保护开关用。当住宅线路或家用电器发生短路或过载时,它能自动跳闸,切断电源,从而有效的保护这些设备免受损坏或防止事故扩大;家庭一般用二极(即2P)空气开关作总电源保护,用单极(1P)作分支保护;空气开关的额定电流如果选择的偏小,则空气开关易频繁跳闸,引起不必要的停电,如选择过大,则达不到预期的保护效果,因此家装空气开关,正确选择额定容量电流大小很重要。一般小型空气开关规格主要以额定电流区6A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A等;那么一般家庭如何选择或验算总负荷电流的总值呢?

  1.首先计算各分支电流的值

  ①纯电阻性负载,如灯泡,电热器等用注明功率直接除以电压即得,公式I=功率/220v;例如20w的灯泡,分支电流I=20W/220=0.09A。电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载。

  ②感性负载,如荧光灯,电视机,洗衣机,等计算稍微复杂,要考虑消耗功率,具体计算还要考虑功率因数等,为便于估算,笔者给出一个简单的计算方法,即一般感性负载,根据其注明负载计算出来的功率在翻一倍即可,例如注明20W的日光灯的分支电流I=20W/220v=0.09A,翻倍为0.09A*2=0.18A(比精确计算值0.15A,多0.03A)

  2.总负荷电流即为各分支电流之和

  知道了分支电流和总电流,就可以选择分支空气开关及总闸空气开关、总保险丝,总电表以及各支路电线的规格,或者验算已设计的这些电气部件的规格是否符合安全要求;

  3.为了确保安全可靠,电气部件的额定工作电流一般应大于2倍所需的最大负荷电流;

  此外,在设计、选择电气部件时,还要考虑到以后用电负荷增加的可能性,为以后需求留有余量;
