SINAMICS G120 变频器操作手册(维修和维护)

2018-11-23 浏览量:47

点击分享到微信

4.1 维修和支持信息

A&D 技术支持

全球范围内,通过三个支持中心提供 24 小时的技术支持。

A&D 全球服务与支持

欧洲/非洲(Erlangen

Tel+491805050 222

Fax+491805050 223

Emailadsupport@siemens.com

美洲(Johnson City

Tel+1423262 2552

Fax+1423262 2589

Emailsimatic.hotline@sea.siemens.com

亚太区(Beijing

Tel+86 1064757 575

Fax+86 1064747 474

Emailadsupport.asia@siemens.com

中国(Beijing

Tel+86 106471 9990

Fax+86 106471 9991

Emailadscs.china@siemens.com

在线的服务与支持

下面的国际互连网站地址可以提供完备的信息和强有力的支持工具:

http//support.automation.siemens.com

联系地址

在阅读本手册时如果遇到问题或者发现错误,欢迎通过以下地址与西门子联系:

西门子(中国)有限公司工业业务领域驱动技术集团标准传动部北京市朝阳区望京中环南路 7 100102

Emailsd.intern@siemens.com

区域联系方式

如果有任何服务、价格和技术服务条款方面的问题,请与您所在地区当地西门子办事处或西门子合作伙伴联系。

故障和报警

故障

当出现故障时,变频器将跳闸并点亮SFLED 指示灯。故障代码可以通过 OPSTARTER 或者通

讯接口显示出来。

说明

可以通过以下三种方式对故障代码进行复位:

1. 变频器重新上电。

2. 按操作面板上的 Fn 按钮。

3. 通过数字量输入(默认设置为数字量输入 2)。

故障信息以它们的故障代码(例如 F00033)保存在参数 r0947 中。相关的故障值保存在参数 r0949。如果故障不包含故障值则保存 0。还可以读出参数 r0947 中所保存故障的发生时间(r0948)和故障号(P0952)。

详细故障信息的描述在《参数表》中给出。

详细 LED 故障状态指示的说明在接下来的章节中给出。

报警信息

报警代码可以通过 OPSTARTER 或者通讯接口(如果安装了的话)显示出来。报警信息以报警代号(例如 A0503503)的形式保存在参数 r2110 中,并可以通过它读出。

详细报警信息的描述在《参数表》中给出。

4.3 LED 概述

LED 状态显示

SINAMICS G120 变频器带有完备的 LED 功能和运行状态指示。

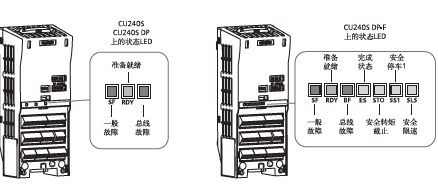

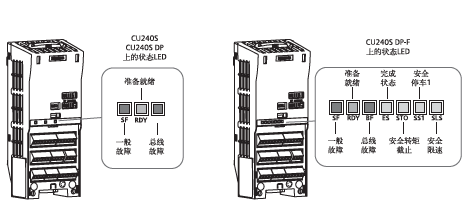

4-1 CU240SCU240S DPCU240S DP-F 上的 LED 指示

颜色

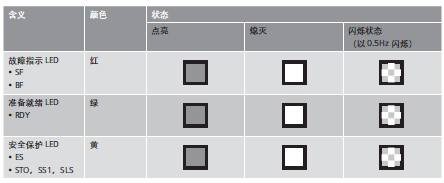

LED 指示灯的颜色是自身发出。变频器的状态通过下面的不同 LED 颜色和状态来显示:

如果一个状态与 LED 的点亮, 熄灭或者闪烁没有关系,在下面的描述中则以“无关”注明。

LED 描述

• 一般故障 LEDSF

一般故障 LED 指示了与硬件或者软件有关的系统本身的错误。

• 准备就绪 LEDRDY

准备就绪 LED 指示了变频器是否处于只要发送一个控制字就可以运行的准备就绪状态。

LED 并不指示变频器当前是否处在运行状态。对于此功能用操作面板做显示将更加方便,它不仅能够显示任何实际的操作状态,而且示实际的速度。

• 总线故障 LEDBF

如果总线发生任何故障,将通过总线故障 LED 显示出来。总线故障可能是由总线本身的信号问题引起的通讯错误(例如一个损坏的 PROFIBUS 数据帧)造成的。

值得注意的是,那些根据内部传输的通讯帧得出的数据结构错误(例如 PROFIsafe 报文的 CRC校验)将不被认作是总线故障。因此,这些故障将通过一般故障 LED 指示。

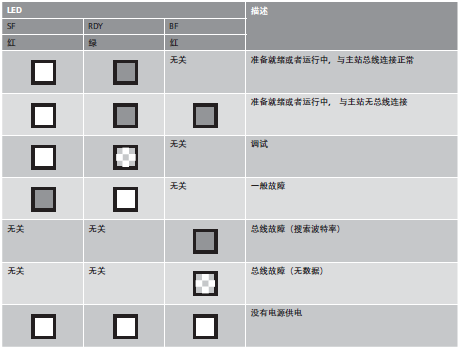

总线故障 LED 有如下的指示状态:

总线故障 LED 熄灭:无总线故障

总线故障 LED 点亮:与 DP 主站没有建立连接(进行波特率搜索)

总线故障 LED 0.5Hz 闪烁:I/O 设备没有进行组态或者组态错误(波特率找到,无数据交换)。

• 完成状态 LEDES

完成状态 LED 用于指示某一触发的安全保护功能是否已经结束。

• 安全转矩截止 LEDSTO

安全转矩截止 LED 用于指示安全保护功能中的安全转矩截止。

• 安全停车 1 LEDSS1

安全停车 1 LED 用于指示安全保护功能中的安全停车 1

• 安全限速 LEDSLS

安全限速 LED 用于指示安全保护功能中的安全限速。

有关安全保护功能,请参见完全版《操作手册》的“功能”一章。

4.4 普通状态 LED

普通状态 LED

4-1 状态显示

4.5 安全保护功能 LED 状态指示灯

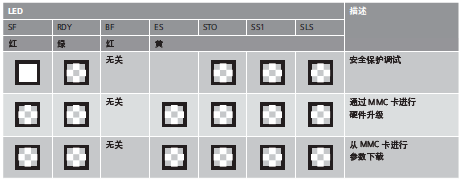

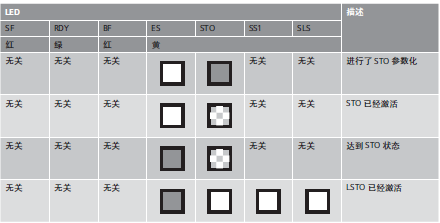

STO 安全保护功能通过 LED 的显示

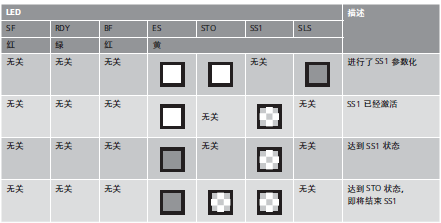

SS1 安全保护功能通过 LED 的显示

4.6 LED 的其他显示

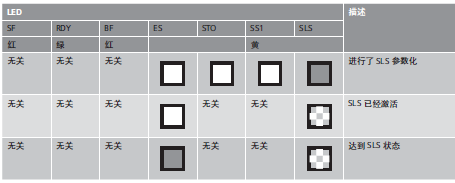

SLS 安全保护功能通过 LED 的显示

4.6 LED 的其他显示

通过 LED 显示的其他状态

4.7 用操作面板进行故障处理

用操作面板进行故障处理

当给 ON 命令之后电机不转:

• 检查 P0010 是否为 0

• 通过 r0052 检查变频器的状态。

• 检查命令源和设定值信号源(P0700 P1000

报警和故障在操作面板中分别以 Axxx Fxxx 显示。相关的详细信息在《参数表》中给出。

说明电机参数的参数必须适合变频器数据,包括功率范围和电压等。

故障处理/常见问题

LED 状态显示

SINAMICS G120 变频器带有完备的 LED 功能和运行状态指示。

5-1 CU240SCU240S DPCU240S DP-F 上的 LED 指示

颜色

LED 指示灯的颜色是自身发出。变频器的状态通过下面的不同 LED 颜色和状态来显示:

如果一个状态与 LED 的点亮, 熄灭或者闪烁没有关系,在下面的描述中则以“无关”注明。

LED 描述

• 一般故障 LEDSF

一般故障 LED 指示了与硬件或者软件有关的系统本身的错误。

• 准备就绪 LEDRDY

准备就绪 LED 指示了变频器是否处于只要发送一个控制字就可以运行的准备就绪状态。

LED 并不指示变频器当前是否处在运行状态。对于此功能用操作面板做显示将更加方便,它不仅

能够显示任何实际的操作状态,而且示实际的速度。

• 总线故障 LEDBF

如果总线发生任何故障,将通过总线故障 LED 显示出来。总线故障可能是由总线本身的信号问题引起的通讯错误(例如一个损坏的 PROFIBUS 数据帧)造成的。

值得注意的是,那些根据内部传输的通讯帧得出的数据结构错误(例如 PROFIsafe 报文的 CRC 校验)将不被认作是总线故障。因此,这些故障将通过一般故障 LED 指示。

总线故障 LED 有如下的指示状态:

总线故障 LED 熄灭:无总线故障

总线故障 LED 点亮:与 DP— 主站没有建立连接(进行波特率搜索)

总线故障 LED 0.5Hz 闪烁:I/O 设备没有进行组态或者组态错误(波特率找到,无数据交换)。

• 完成状态 LEDES

完成状态 LED 用于指示某一触发的安全保护功能是否已经结束。

• 安全转矩截止 LEDSTO

安全转矩截止 LED 用于指示安全保护功能中的安全转矩截止。

• 安全停车 1 LEDSS1

安全停车 1 LED 用于指示安全保护功能中的安全停车 1

• 安全限速 LEDSLS

安全限速 LED 用于指示安全保护功能中的安全限速。

有关安全保护功能,请参见完全版《操作手册》的“功能”一章。

概述

有以下三种诊断显示:

LED(-参见上一节)。

• 报警代码

• 诊断参数。

通过报警代码诊断

如果控制单元装有操作面板(BOP),那么当发生报警和故障时,BOP 将显示相应的报警或者故障代码。

当发生报警时,变频器将显示报警代码,尽管根据报警条件的不同,变频器可能运行在一个所不期望的状态,但它仍然继续运行。

当发生故障时,变频器将显示故障代码,与此同时变频器一般会跳闸。

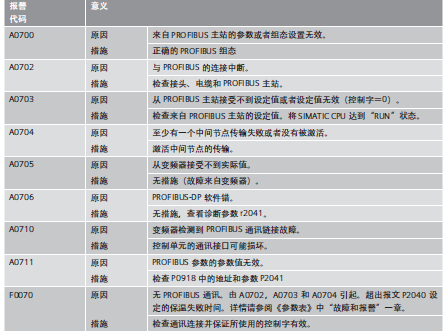

5-1 报警代码,原因和措施举例(与通信有关的报警)

通讯部件的识别

只读参数 r2053 中显示了识别出的不同的 PROFIBUS-DP 接口部件的硬件版本。

5-2 通讯硬件识别

标准诊断

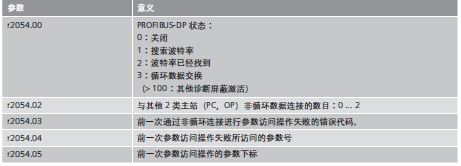

当参数 P2041.03 0 时,那么通过参数 r2054 和它的下标参数,可以得到一个详细的 PROFIBUS-DP接口诊断信息。下表列出了相关的信息。

5-3 标准诊断

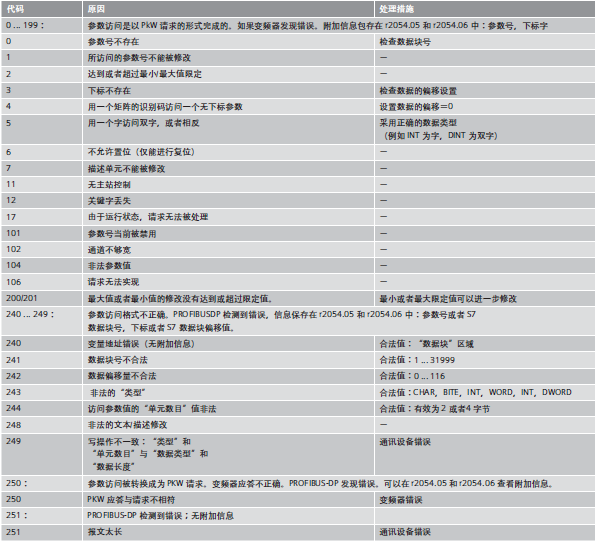

当发生参数访问错误时,r2054.03 显示相应的错误代码,下表列举了可能的错误代码。

5-4 参数访问的错误代码

用操作面板进行故障处理

当给 ON 命令之后电机不转:

• 检查 P0010 是否为 0

• 通过 r0052 检查变频器的状态

• 检查命令源和设定值信号源(P0700 P1000

报警和故障在操作面板中分别以 Axxx Fxxx 显示。相关的详细信息在《参数表》中给出。

说明电机参数的参数必须适合变频器数据,包括功率范围和电压等。
