TDA7052BTL功放IC制作的迷你有源音箱电路

2018-10-17 浏览量:255

点击分享到微信

一款采用TDA7052 BTL功放IC制作的迷你有源音箱,其采用手机充电宝供电,MP3输出的音频信号作为音源,可以直接驱动扬声器放音。

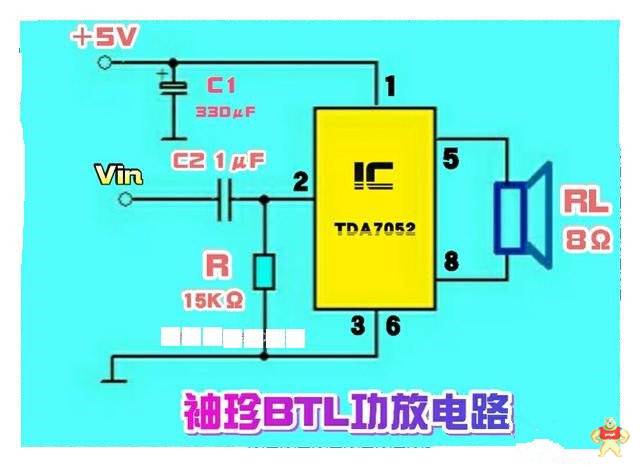

TDA7052构成的BTL功放电路。

TDA7052是荷兰菲利普公司生产的一款外围元件极少的单声道BTL功放ICTDA7053为双声道BTL功放IC),其可在1.815V电压下工作,静态工作电流仅4mA。在电源电压为6VRL时,其输出功率可达1.2W

TDA7052的②脚为音频信号输入端,MP3输出的音频信号可由该端输入,④脚和⑦脚为空脚。输入耦合电容可以选用无极性的独石电容。RL为的扬声器。

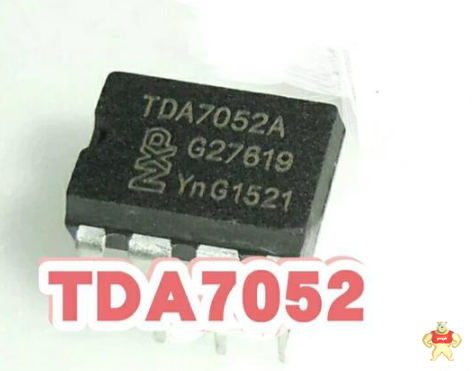

DIP-8封装的TDA7052TDA7052DIP-8SOP-8两种封装。制作时,若在万能板上焊接,可以选用DIP-8封装的。

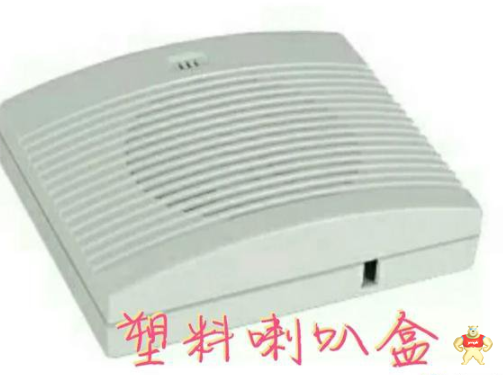

塑料喇叭盒。

整个BTL功放电路板和扬声器可以装在如上图所示的塑料喇叭盒内。使用时,可以通过MP3来调整扬声器音量。
