【工控设备】变频器能把220V家用电转为380V工业电吗

2018-10-11 浏览量:51

点击分享到微信

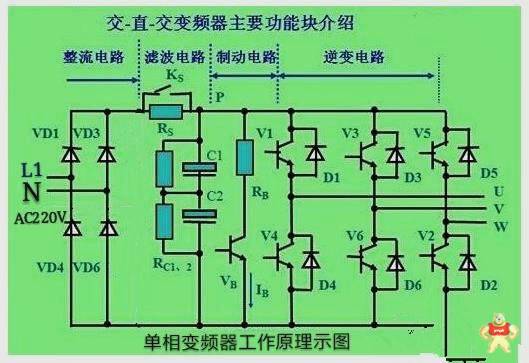

变频器完全可以将220V的家用电变为380V工业电,用于驱动三相异步。 下图为单相输入、三相输出的变频器工作原理图。

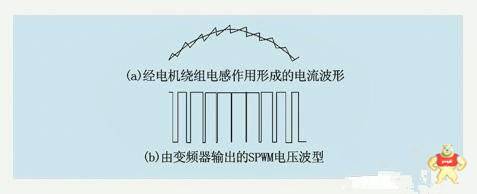

‌但是变频器的输出波形经电动机绕组电感作用后,电流波形呈锯齿状态。

而由变频器输出的SPWM的电压波形呈方波,而不是真正意义上工业用电中的对称三相正弦电压波形图。 真正工业380V50HZ的三相正弦电压、相位角波形图如下。

对于单相输入220V市电,通过电子逆变、斩波的变频器,只能供给三相异步电动机使用。并且就国际国内最高技术,也只能获取从0.4~2.2KW电动机工作的变频器。

由于它的输出没有Y点,即使有380V电压输出,也不能获得220V的单相电压。

下面浅谈一下变频器

一、变频器与逆变器、斩波器 变频调速是以变频器向交流电动机供电,并构成开环或闭环系统,它是把固定电压和固定频率的交流电变换为可调电压、可调频率的交流电的变换器,是异步电动机变频调速的控制装置。逆变器是将固定直流电压变换成固定的或可调的交流电压的装置(DCAC变换)。将固定直流电压变换成可调的直流电压的装置称为斩波器(DCDC变换)。

二、变压变频调速 对电动机调速时,通常要考虑一个重要因素是,希望保持电动机中每极磁通量为额定值,并保持不变。如果磁通太弱,即电动机出现欠励磁,将会影响电动机的输出转矩。 TM=kTφMI2cosφ2 TM为电磁转矩,φM为主磁通,I2为转子电流,cosφ2为转子回路的功率因数,KT为比例系数。 由上面公式可知,电动机磁通的减小,会造成电动机电磁转矩减小。而设计时电动机的磁通常处于接近饱和值,如果进一步增大磁通,将使电动机铁芯出现饱和,从而导致电动机中流过很大的励磁电流,这样就会增加电动机的铜损和铁损,严重吋会因绕组过热而损坏电动机。因此,在改变电动机的频率时,应对电动机的电压进行协调控制,以维持电动机磁通的恒定。为此用于交流电气传动中的变频器实际上是变电压(VV)和变频(VF)器,即所谓的VVVF。所以通常也把这种变频器叫做VVVF装置。

三、变频器的分类 ①按变频器主电路结构可分为交→直→交变频器和交→交变频器。 ②按变频电源性质分类,可分为电压型变频器和电流型变频器。 ③按ⅤVVF调制技术分类,它交→直→交VVVF可分为PAMPWM两种。 变频器的工作原理,说浅有点深,说深也不是蛮深。变频器想说清楚也不是一篇文章可以搞定的,完全靠自学。
易卖工控网是一个在线服务的SAAS(软件即服务)平台,为工控产品用户提供工业自动化服务,已帮助数百万用户有效地提升消费者体验与互联网营销核心竞争力。

文章图片来源于网络
