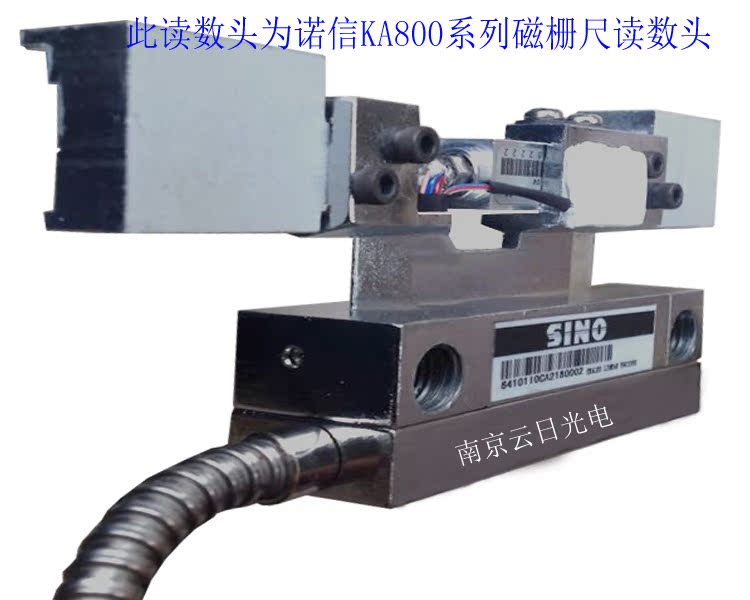

现货 信和SINO光栅数显 读数头 测头 光栅尺电子尺光栅数显

易卖工控网（www.ymgk.com）提供”现货 信和SINO光栅数显 读数头 测头 光栅尺电子尺光栅数显”，产品详情：品牌/厂家：其他品牌、型号：SINO光栅数显、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

1、保修一年，就近原则保修。当地有办事处的，当地办事处保修。当地无办事处的请将产品发往本公司最近办事处保修。

2、此价格不包括上门安装费。

量程70-170因用量很少，故公司库存量不多，订购时请咨询有无现货。

其他规格均有现货

3、信号线为标准的3米信号线。如需加长，按40元每米计算

4、订购时请说明您是安装在什么机床上，以便我们为您配好相应的安装附件

5、关于运费：

运费按实际收取，多退少补。

6、光栅尺选型及其安装要点:

结合您的机床行程和安装位置。光栅尺的***量程要大于机床的行程，光栅尺的总长度要小于安装位置。

安装方面，首先找好安装位置，对光栅尺尺身和读数头相对机床轨道调整平行度和垂直度，达到10丝内即可。

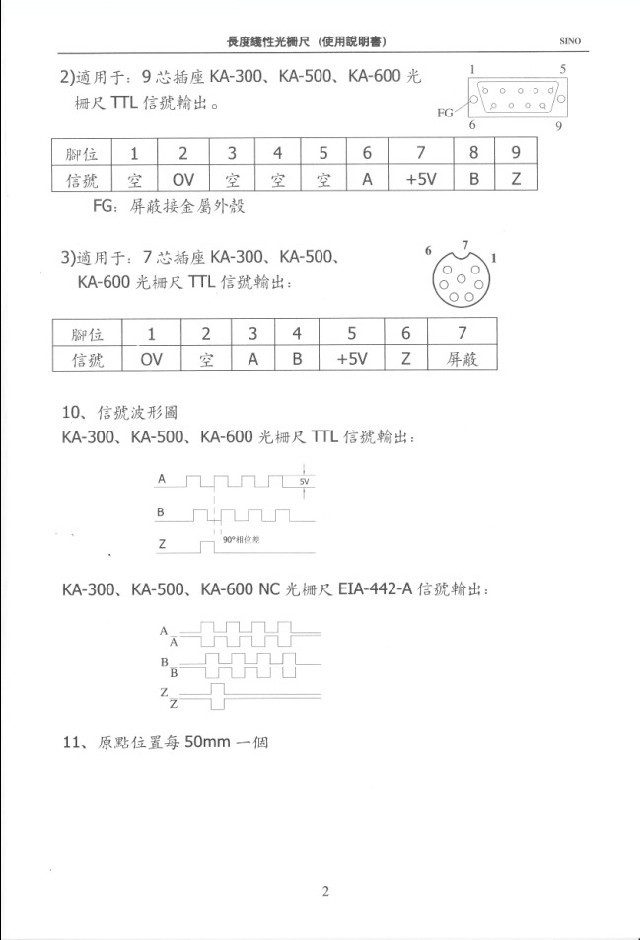

如果是接我们信和的数显表（其他品牌的数显表有的也可以），可直接插上使用。如果是接别的不能直接插上去使用的数显表，或其他地方，请根据接线定义操作。

若有其他任何问题，欢迎咨询我们。我们将竭诚为您服务。

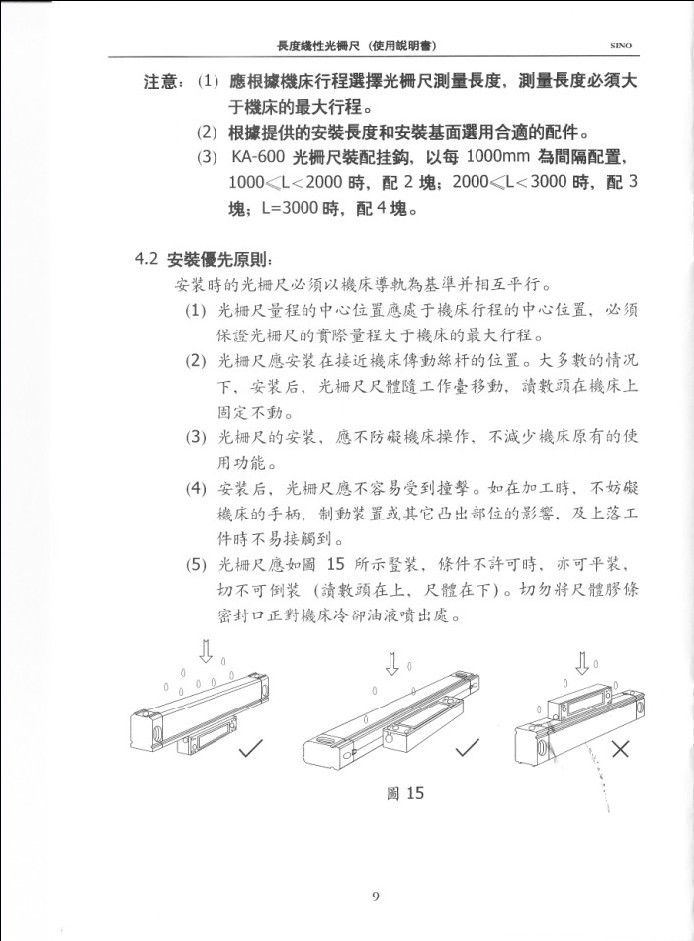

电子尺安装与检测

一、安装位置：

1.本传感器的工作长度应大于机床的***行程，以免将光学尺撞坏。

2.传感器安装平面，只要是非机械加工面，必须于传感器尺身面加垫片或用户自制安装块垫平，以保证传感器与安装面连接的稳定可靠性。

3.安装传感器时，传感器的尺身与机床导轨的平行度小于，***不超过，当传感尺身工作长度大于1000MM时，应加装安装块以保证传感器尺身与导轨的平行度。

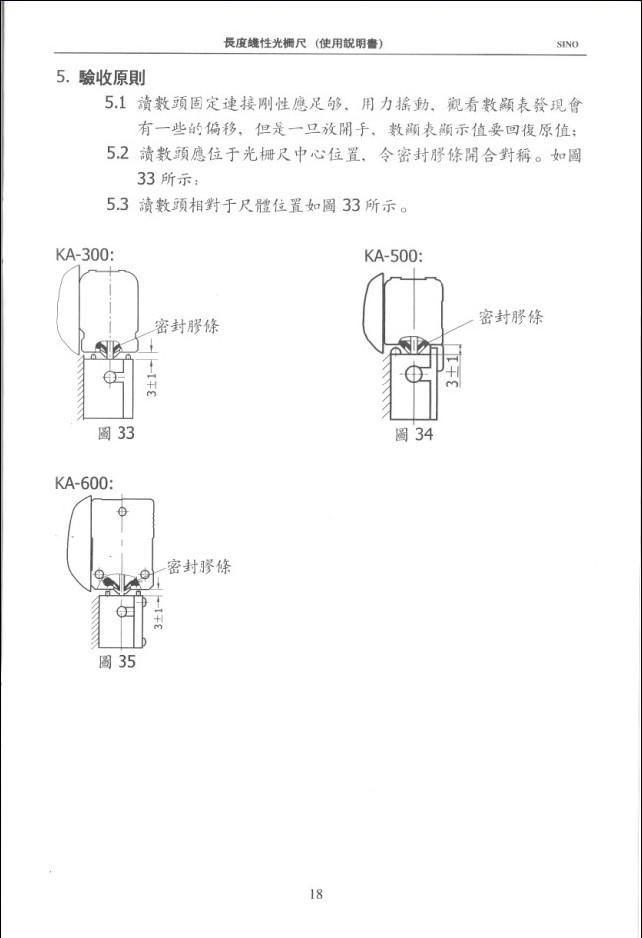

4.读数头两侧面与传感器尺身面应保证平行且对称，读数头和传感器尺身高低方向间隙在0.

8MM-1MM之间，安装时用垫块调整间隙，安装后抽去垫块。

5.信号线的固定必须考虑到全部相关移动距离，固定位置尽量在行程中央，并将多余的线扎好固定。

6．接地线联接要右靠，用万用表测量其接地电阻必须小于10Ω

尽可能符合阿贝原则；保证读数头和壳体的良好相对运动；避免直接污染，不妨碍操作使用。

二、安装注意事项

1． 传感器开口方向必须避开铁屑\油水\粉尘等的接触污染。

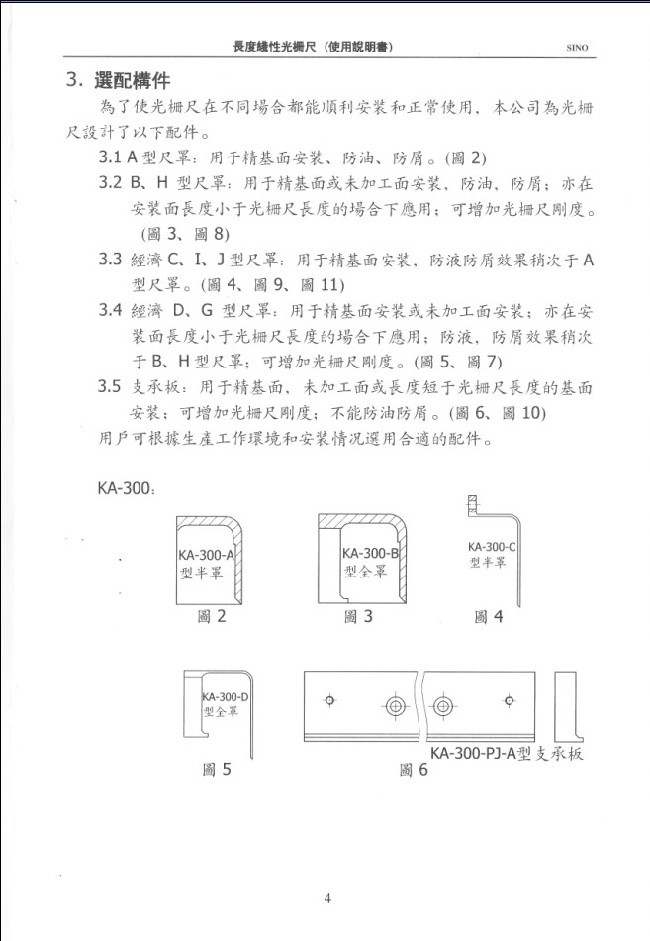

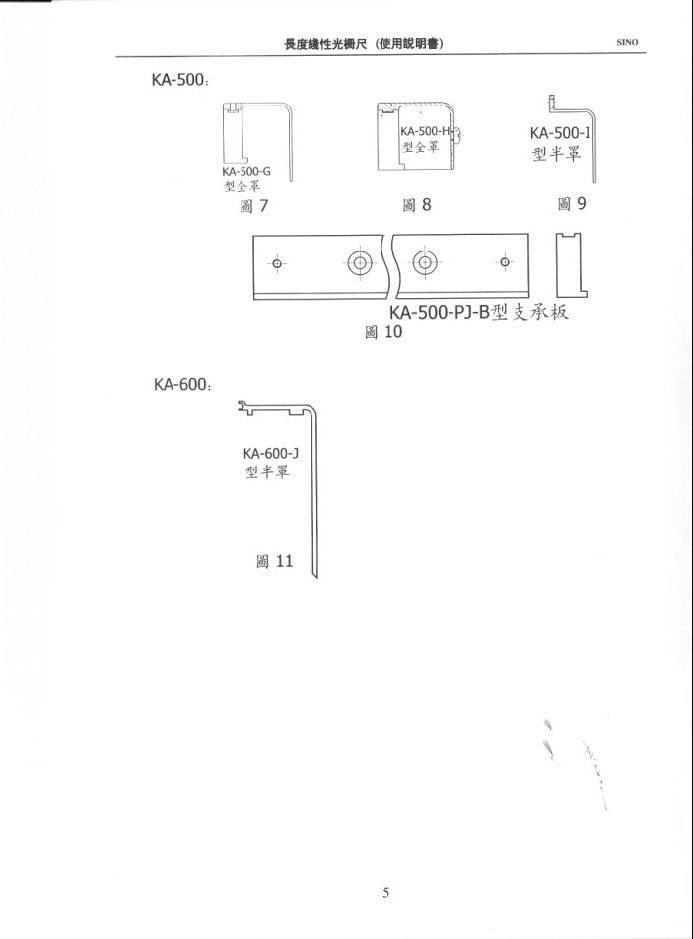

2．传感器安装后***再安装一个防尘罩和尺身之间必须留有的空隙,移动读数头时避免防尘罩与尺接触.

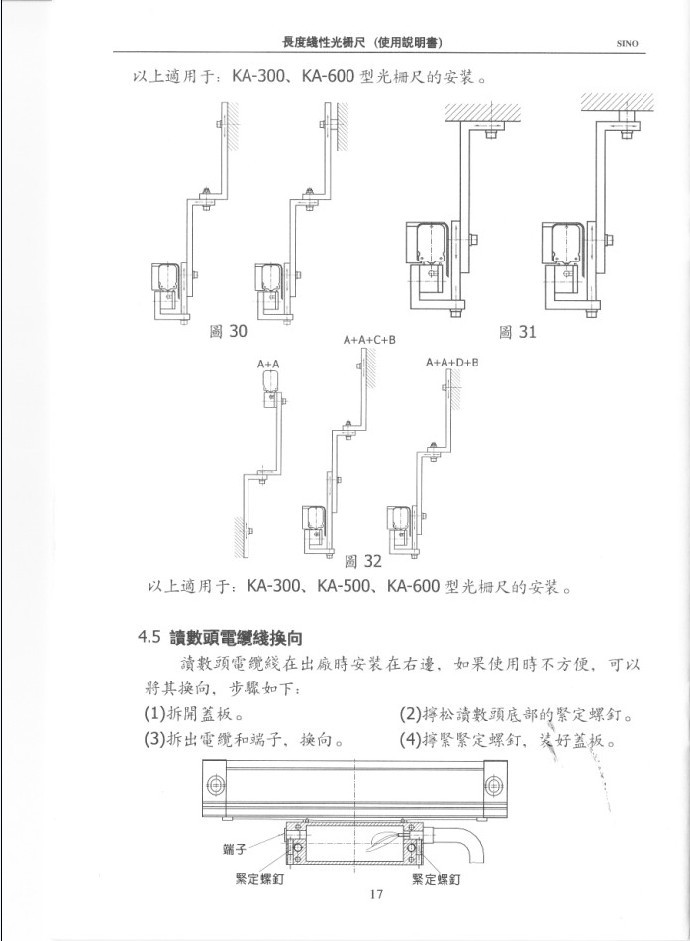

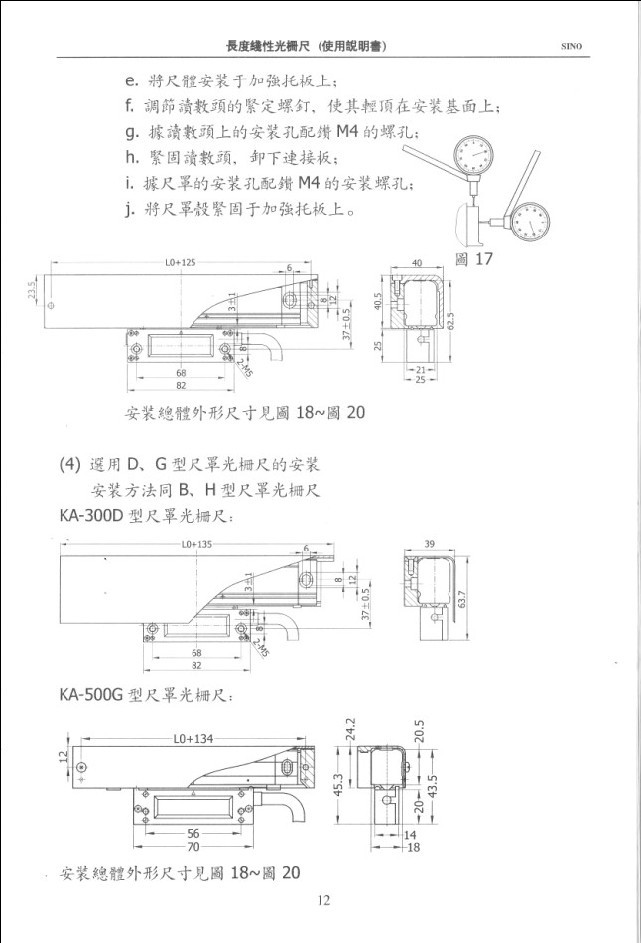

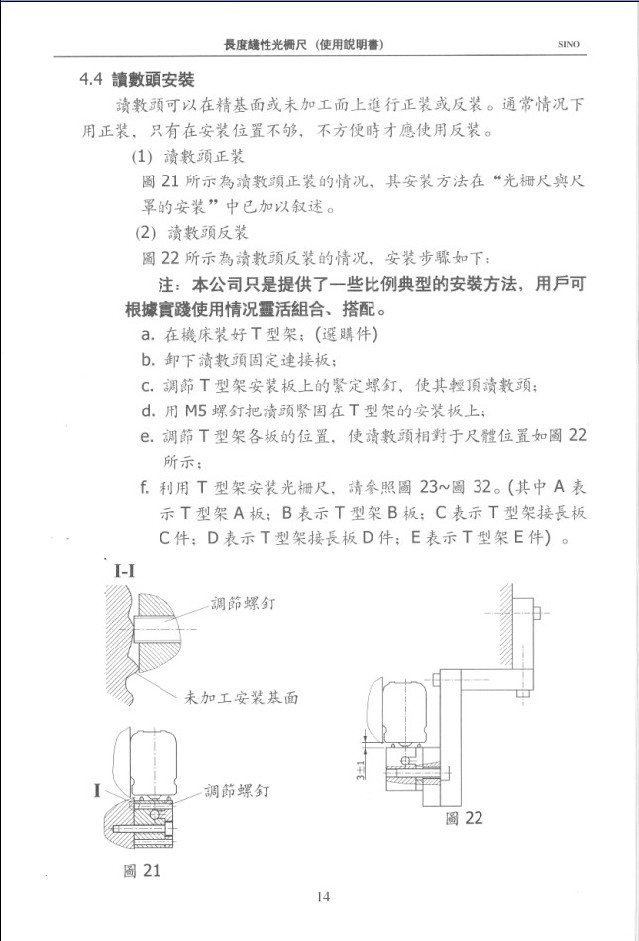

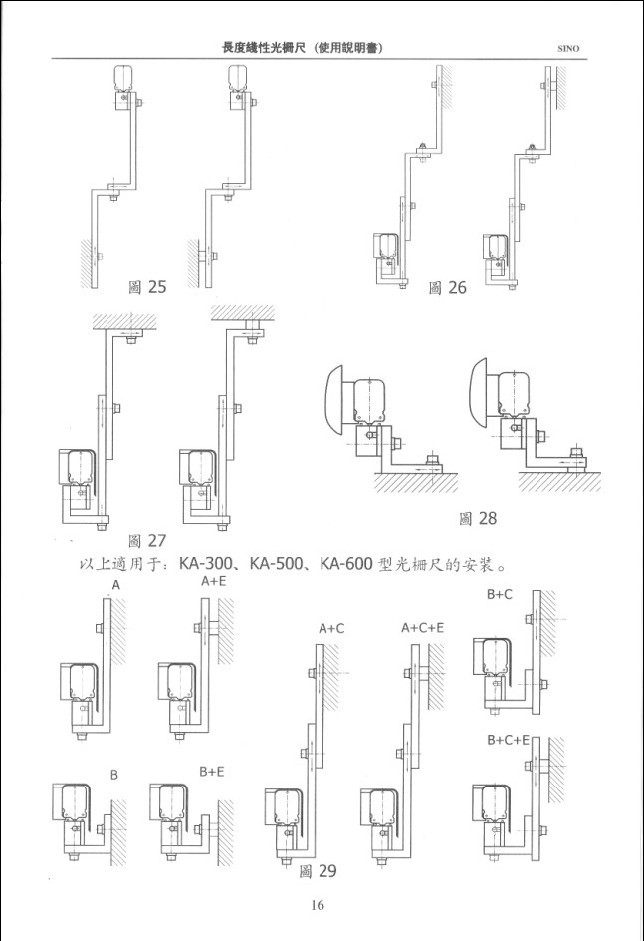

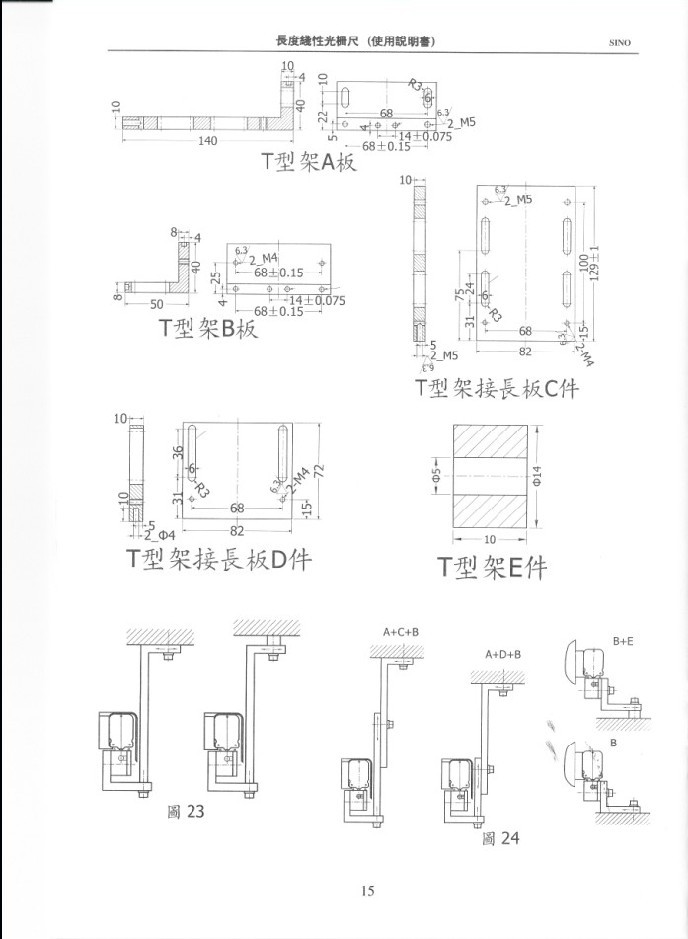

(安装图附后)

三、检测方法

首先应校正传感器和导轨的平行，使之保证在０．１０ＭＭ之内．然后打开数显箱，开动机床，观察是否正常计数．若未计数，应仔细检查数显箱和传感器间的联接．若计数，可将读数头移至壳体一端，数显箱置

零，移动读数头，观察数显箱的显示值与标准读数值对照，应在误差范围之内．若超差，再仔细检查安装尺寸和位置是否符合要求．

四、维护和保养

１、传感器和数显表（箱）应放在干燥而温度适宜的机床位置上。

２、对引出的电缆线应固定在机床上。

３、传感器在使用过程中不宜任意拆卸，

４、联接螺钉应固紧，切勿松动，以免精度走失。

５、仪器应保持清洁，开口处的防尘橡皮，如粘有砂粒废屑等，应用软纸揩去，注意不要揩入仪器内。经过一年的使用，对壳体内表面宜用干燥清洁的细纱布或棉花醮上一点酒精和乙醚混合剂拂拭，不要重揩，以

防表面损坏。

【货到签收问题】

请当快递公司派件员的面查看内包装，再让其离开。如果出现产品运输导致的问题（如光栅折断，进水，刮花等等），请不要签收。烦请马上联系我们，我们会与快递公司交涉。

请切记，不然我们都没法追究快递公司的责任，谢谢配合！
